Questões sobre Circuitos

As informações a seguir serão utilizadas para responder às questões de números 49 e 50.

Um equipamento é alimentado por uma bateria de 12V, 30Ah, com limite máximo de descarga por hora igual a 30%. As cargas por ela alimentadas possuem as seguintes características:

C1 e C2: consumo nominal = 0,5A

C3: potência nominal = 100W

C4: resistência = 0,8Ω

Em relação à descarga da bateria, é correto afirmar que

Resistores não lineares são, em geral, utilizados para modelagem de dispositivos não lineares em estudos de transitórios eletromagnéticos. Considerando as figuras acima, que ilustram um circuito não linear e a curva característica do resistor não linear, R, julgue os itens subsecutivos.

A corrente i no circuito não linear tem valor compreendido entre 15 kA e 20 kA.

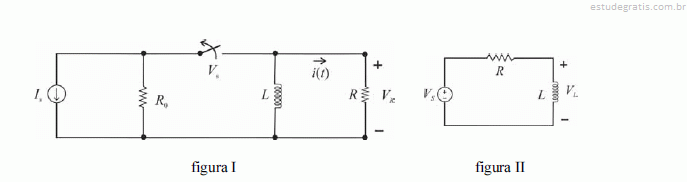

Julgue os próximos itens a respeito dos circuitos nas figuras I e II acima, considerando que, no circuito representado na figura I, a chave, fechada por um longo tempo, seja aberta no instante t = 0.

O circuito da figura corresponde a um detetor de nível de tensão

Considere V_Z a tensão nominal de operação dos diodos do tipo zener, e V_D a tensão de condução dos diodos do tipo junção. Os valores aproximados das tensões na saída (V_digital) aparecem com amplitudes alternando-se entre

A) + V_CC

B) + V_D

C) + V_Z

D) + (V_{CC -VZ)}

E)

E)
