Questões de Engenharia Elétrica do ano 2009

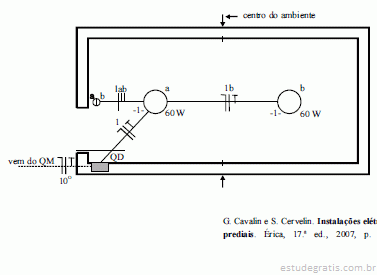

Considerando a planta elétrica mostrada na figura acima e a simbologia dos componentes de instalações elétricas, julgue os itens a seguir.

Na instalação elétrica mostrada na figura, há dois interruptores de teclas simples.

Considerando que uma instalação elétrica apresente carga instalada igual a 1.000 kW e que, durante o intervalo de determinado dia, verifique que a demanda máxima e a demanda média para essa instalação sejam iguais a 700 kW e 400 kW, respectivamente, julgue os próximos itens.

O fator de carga diário para essa situação será superior a 0,55.

Considerando que uma instalação elétrica apresente carga instalada igual a 1.000 kW e que, durante o intervalo de determinado dia, verifique que a demanda máxima e a demanda média para essa instalação sejam iguais a 700 kW e 400 kW, respectivamente, julgue os próximos itens.

O fator de demanda para a potência instalada será igual a 0,4.

Considerando que uma instalação elétrica apresente carga instalada igual a 1.000 kW e que, durante o intervalo de determinado dia, verifique que a demanda máxima e a demanda média para essa instalação sejam iguais a 700 kW e 400 kW, respectivamente, julgue os próximos itens.

A respeito de condutores elétricos para uso em instalações elétricas de baixa tensão, julgue os próximos itens.

Considerando instalações fixas em geral com condutores e cabos isolados, por motivos mecânicos, a seção mínima de condutores de cobre utilizados para circuito de iluminação não deve ser inferior a 1,5 mm2.
