Questões de Engenharia Elétrica do ano 2009

Um sistema possui um esquema de aterramento com um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodos de aterramento eletricamente distintos do eletrodo de aterramento da alimentação. Trata-se de um esquema de aterramento tipo

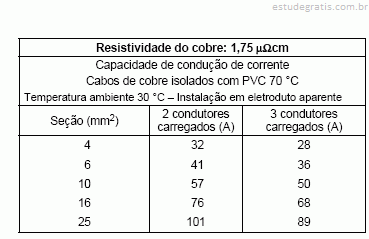

Considere a tabela abaixo:

Uma instalação elétrica monofásica de 120 V, com carga de 4,8 kW e fator de potência 0,85, necessita, apenas pela capacidade de condução de corrente e de acordo com a tabela, condutores com seção mínima de, em mm²,

De acordo com a NBR 5410, as dimensões internas dos eletrodutos e respectivos acessórios de ligação devem permitir instalar e retirar facilmente os condutores ou cabos após a instalação dos eletrodutos e acessórios. Para isso, é necessário que a taxa máxima de ocupação em relação à área da seção transversal dos eletrodutos NÃO seja superior a:

Analise o quadro abaixo.

Uma instalação elétrica monofásica de 127 V com carga de 7,2 kW e fator de potência 0,8 necessita, apenas pela capacidade de condução de corrente, de condutores com seção mínima de

A potência nominal mínima de um transformador para que alimente uma instalação com potência instalada de 240 kW, fator de potência 0,9 e fator de demanda 0,8 e possua reserva de carga de 25% é, aproximadamente, de:
