Questões de Engenharia Elétrica do ano 2009

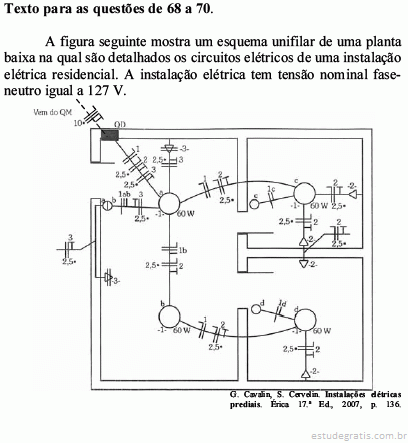

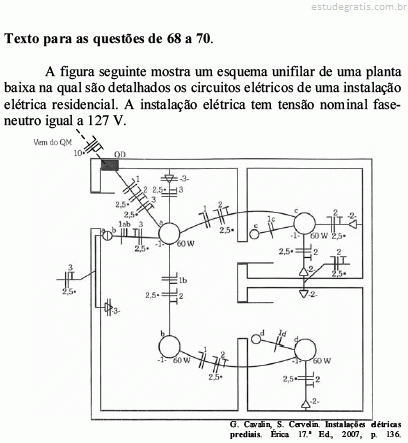

A respeito da instalação elétrica mostrada, julgue os itens que se seguem.

I O eletroduto com os condutores que saem do QM para o QD é instalado pelo piso.

II A instalação elétrica é suprida por meio de duas fases, um neutro, e um fio terra.

III Há somente uma tomada média na instalação.

IV Há um interruptor de três teclas simples na instalação.

Estão certos apenas os itens

A respeito dos circuitos de tomada nessa instalação elétrica, assinale a opção correta.

A respeito do circuito de iluminação nessa instalação elétrica, assinale a opção correta

Instruções: Utilize as seguintes informações para responder às questões de números 22 e 23:

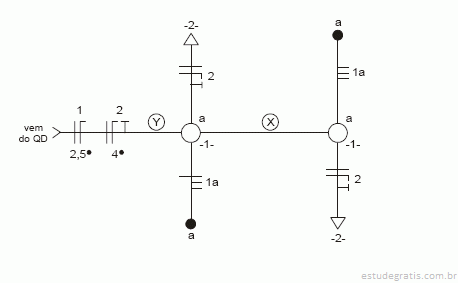

O diagrama unifilar abaixo corresponde a um circuito de comando de duas lâmpadas incandescentes em paralelo, controladas por dois interruptores paralelos instalados em locais distintos do ambiente, e um circuito de duas tomadas de 127 V, instaladas em pontos distintos do mesmo ambiente.

O eletroduto X está representado corretamente em

Instruções: Utilize as seguintes informações para responder às questões de números 22 e 23:

O diagrama unifilar abaixo corresponde a um circuito de comando de duas lâmpadas incandescentes em paralelo, controladas por dois interruptores paralelos instalados em locais distintos do ambiente, e um circuito de duas tomadas de 127 V, instaladas em pontos distintos do mesmo ambiente.

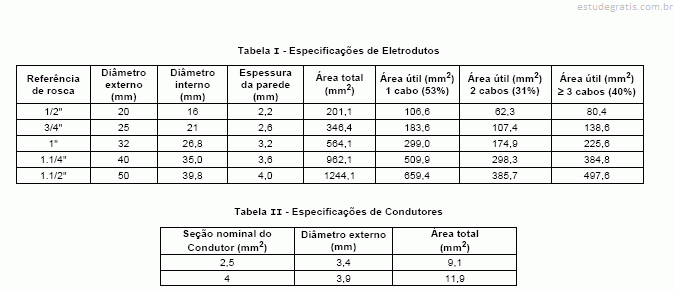

Considere as tabelas abaixo:

Se o eletroduto Y possuir apenas os condutores indicados no diagrama unifilar, ele deve ter diâmetro de
