Questões de Engenharia Elétrica do ano 2009

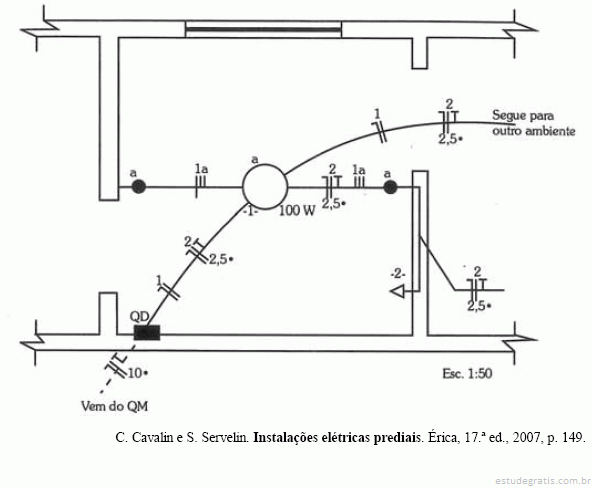

A figura acima mostra a planta de parte de uma instalação elétrica predial, na qual os elementos nos circuitos foram dimensionados de acordo com normas pertinentes ao tipo de problema.

Com base na planta da instalação elétrica mostrada acima, julgue os itens que se seguem.

O ponto de luz no teto é comandado por um interruptor de tecla simples.

Uma das finalidades do aterramento em uma instalação elétrica em baixa tensão é a

O dimensionamento dos condutores em uma instalação elétrica de baixa tensão é um item necessário no projeto de instalação, sendo que, para esta finalidade, precisam ser empregados critérios específicos. Assinale a opção que indica corretamente um critério que precisa ser atendido no dimensionamento de condutores de um circuito de uma instalação elétrica em baixa tensão.

Um equipamento ou dispositivo que pode ser apropriadamente utilizado em uma tomada de uso geral (TUG) de uma instalação elétrica em baixa tensão é o(a)

A respeito de uma instalação elétrica em baixa tensão, julgue os itens a seguir.

I Suponha que a instalação elétrica seja trifásica, com alimentação a três fases mais um neutro. Nesse caso, a tensão de linha nessa instalação tem sempre intensidade maior que a tensão fase-neutro.

II Considere que a tensão nominal de uma lâmpada incandescente seja igual à tensão de linha da instalação elétrica trifásica. Então, atendidos os procedimentos para comando, essa lâmpada será adequadamente alimentada, caso sejam utilizados dois condutores de fase da instalação para supri-la.

III Um quadro de distribuição (QD) é opcional em uma instalação elétrica, desde que a instalação já possua um quadro de medição.

IV No QD ocorre o seccionamento dos fios fases e do neutro, sendo que cada condutor possui um dispositivo de proteção próprio.

V O neutro, em uma instalação elétrica, é também conhecido como condutor de proteção.

Estão certos apenas os itens
