Questões de Engenharia Elétrica do ano 2009

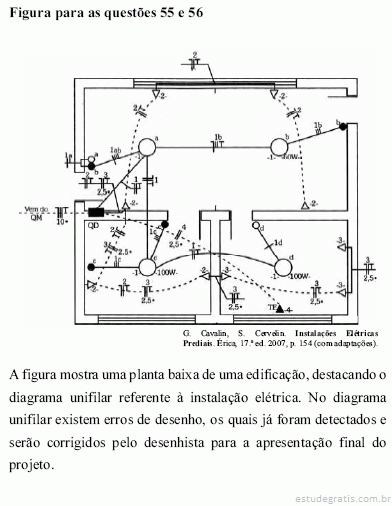

O diagrama unifilar está incorreto, porque o fio terra não deve ser indicado no esquema quando o objetivo é atender pontos de luz.

Não funcionará corretamente sempre que um dos interruptores do lado direito do circuito estiver acionado.

O diagrama unifilar está incorreto, pois há dois interruptores que apresentam apenas fios de retorno.

No diagrama, há dois interruptores paralelos (three-way).

O diagrama mostra que existem dois interruptores intermediários (four-way).

Circuitos independentes para equipamentos devem ser previstos somente se o equipamento tiver capacidade nominal de corrente superior a 30 A.

O número de tomadas de uso exclusivo (TUE) em uma instalação elétrica deve ser limitado a, no máximo, cinco.

É recomendado limitar a potência máxima dos circuitos de iluminação, e, dependendo da tensão nominal da instalação, este limite é diferente.

Em uma instalação elétrica alimentada por duas ou três fases, as cargas devem ser concentradas em somente uma das fases a fim de reduzir o efeito das perdas nos condutores.

Um circuito que atende pontos de tomada situados na área de serviço de uma residência deve ter sua potência limitada a, no máximo, 300 VA.

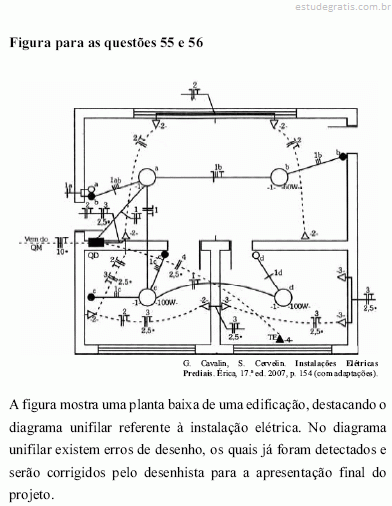

A alimentação da instalação, proveniente do quadro de medição (QM), é feita em três fases.

O esquema unifilar de todas as tomadas do circuito 2 está incorreto, porque falta indicar a seção dos condutores. Os circuitos de tomada devem ter seção de, pelo menos, 2,5 mm² .

Entre o interruptor "d" e o seu respectivo ponto de luz comandado, não há indicação do fio de retorno.

O circuito que alimenta a tomada TE 4 (localizada na parte inferior da planta) não tem o fio de proteção.

Não há identificação de condutor fase na fiação interligando os interruptores "c" e o respectivo ponto de luz comandado.

a seção dos condutores que alimenta o QD.

interruptor paralelo (three-way).

tomada alta.

a potência do ponto de luz "a".

o fio de proteção no circuito 3.

Os critérios para a autorização de profissionais e pessoas que podem trabalhar com eletricidade são definidos baseados em normas do sindicato da categoria.

Qualquer que seja a intervenção em instalações elétricas, medidas preventivas de controle do risco elétrico e de outros riscos adicionais devem ser adotadas.

Para ser considerado trabalhador capacitado para o serviço de eletricidade, basta que a pessoa receba treinamento de um eletricista.

O trabalho em instalações elétricas energizadas em alta tensão deve ser sempre realizado de forma individual, por um único profissional, em geral, o mais experiente para este tipo de trabalho.

Diferentemente das normas de segurança para instalações elétricas em baixa tensão, normas de segurança aplicáveis às etapas de geração ou de transmissão de energia são elaboradas pelo empregador, sempre com base em experiência e estatística sobre o histórico dos serviços já realizados pela empresa.
