Questões de Engenharia Elétrica do ano 2009

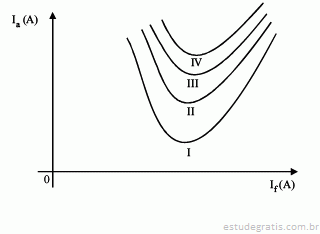

A figura abaixo mostra curvas características de um motor síncrono envolvendo a corrente de armadura I a em função da corrente de campo I f , avaliadas cada uma considerando-se a potência ativa suprida ao motor constante. São mostradas quatro curvas, compreendendo as situações limites de operação a vazio, de plena carga, 25% e 50% da potência nominal do motor.

As curvas que indicam operação a vazio e a plena carga são, respectivamente, as curvas

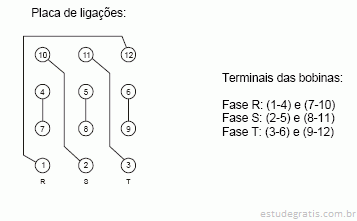

Um motor trifásico com 12 terminais de acesso e tensão de bobina de 220 V está ligado conforme o esquema abaixo.

Esse motor está configurado para operar em

O motor CC composto basicamente pela armadura (rotor bobinado) e por um outro enrolamento, ambos ligados em paralelo com a alimentação, é denominado motor

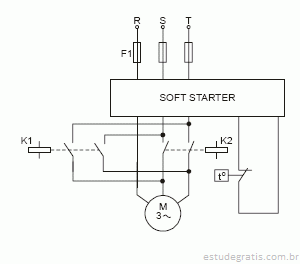

Considere o sistema abaixo.

Esse circuito de acionamento visa a

Instruções: Considere o texto a seguir para responder às questões de números 59 e 60.

Um motor de indução trifásico com rotor gaiola de 4 polos, 5 HP, 220 V, 60 Hz, fator de potência 0,75 e rendimento 0,85 opera com escorregamento de 5%.

A rotação do rotor é, em rpm,
