Questões de Engenharia Elétrica do ano 2009

Em relação aos sistemas de proteção contra descargas elétricas é INCORRETO afirmar:

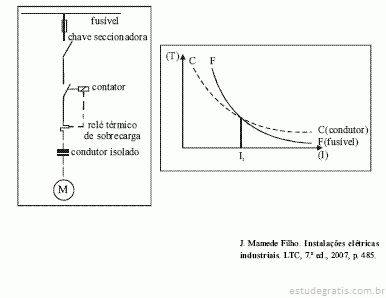

Com base nas figuras acima, que mostram o diagrama unifilar simplificado do circuito que alimenta um motor de indução trifásico e as curvas tempo versus corrente do fusível e condutor, julgue os itens de 57 a 60, acerca dos dispositivos de proteção no circuito.

Supondo que o dispositivo fusível no circuito de força do motor tenha sido dimensionado de modo a atender todos os requisitos de proteção contra as correntes de curto-circuito, então o fusível nesse circuito deverá proteger a chave seccionadora, o contator, o relé térmico de sobrecarga e o condutor.

Com base nas figuras acima, que mostram o diagrama unifilar simplificado do circuito que alimenta um motor de indução trifásico e as curvas tempo versus corrente do fusível e condutor, julgue os itens de 57 a 60, acerca dos dispositivos de proteção no circuito.

O fusível permite a proteção do condutor para valores de corrente superiores a I₁ .

A instalação de um sistema de pára-raios não está isenta de falhas, podendo a construção protegida, nesse caso, ser atingida por uma descarga atmosférica. Em função disso, existem diferentes níveis de proteção, que fundamentam os projetos desse tipo de sistema. Acerca desse assunto, julgue o item subsequente.

Os níveis de proteção definidos e aceitos, de acordo com norma brasileira específica para o assunto, são quatro. Desses, o menos severo com relação à perda de patrimônio é o primeiro deles, justificado pela aplicação a construções onde não é rotineira a presença de pessoas.

A respeito de relés do tipo eletromecânico e de suas aplicações para a proteção em sistemas elétricos de potência, julgue os itens que se seguem.

Se um relé de bloqueio utilizado para a proteção de um gerador síncrono for acionado, nesse caso, o seu rearme somente é possível com intervenção humana.
