Questões de Engenharia Elétrica do ano 2009

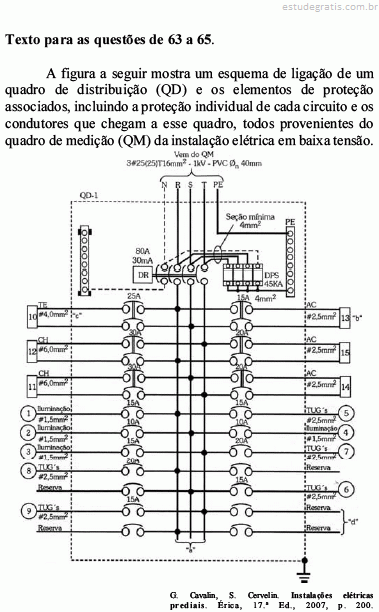

A respeito dos disjuntores para proteção direta dos circuitos no QD mostrado, assinale a opção correta.

Acerca do dimensionamento dos circuitos para motores de indução trifásicos em instalações elétricas de baixa tensão, julgue os itens que se seguem.

A proteção dos motores por meio de relés térmicos para sobrecarga é adequada à medida que se conhece o regime de sobrecarga do motor.

A respeito de relés eletromecânicos utilizados para proteção de sistemas elétricos de potência, julgue os itens subsequentes.

Atualmente, os relés eletromecânicos são os mais utilizados para esse fim, por apresentarem alta flexibilidade para ajuste e por serem adequados para a proteção dos tipos de carga moderna, em geral, com maior conteúdo de harmônicos.

Considerando que um circuito esteja adequadamente protegido por dispositivo de proteção contra sobrecorrentes, julgue os itens que se seguem, a respeito das condições que esse dispositivo de proteção deve atender. Considerando-se a sua condição particular e sua maneira de instalação, esse dispositivo de proteção não deve operar submetido a correntes inferiores à corrente de operação em condições normais do circuito protegido.

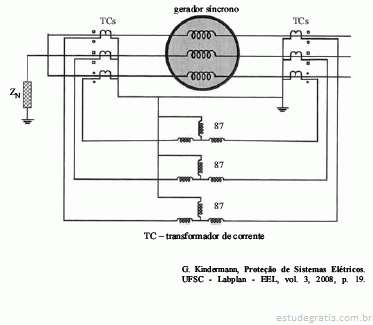

A figura abaixo mostra um esquema de proteção típico utilizado para proteger o gerador contra defeitos nas bobinas do estator. É o tipo de proteção adequada para faltas do tipo curtocircuito nos enrolamentos da bobina.

Sabendo que o relé é simbolizado por 87 no esquema mostrado, o tipo de proteção utilizado é conhecido como
