Questões de Engenharia Elétrica do ano 2009

#Questão 421043 - Engenharia Elétrica, Proteção do Sistema de Energia, CESPE / CEBRASPE, 2009, TRE GO, Analista Judiciário

Determinado circuito em baixa tensão é protegido por fusível de rolha do tipo Diazed. Acerca desse tipo de fusível, assinale a opção correta.

A)

Pode ser usado como fusível limitador de corrente, apresentando curto tempo de interrupção, o suficiente para evitar que o valor de crista da corrente presumida do circuito não seja atingido.

B)

Embora adequado para a proteção de circuitos de força de motores, é totalmente inadequado para a proteção de condutores de rede em geral.

C)

É empregado, preferencialmente, para circuito com corrente nominal superior a 500 A. Raramente é utilizado para circuito com correntes inferiores a este limite.

D)

É inadequado para utilização em circuitos de comando de motores.

#Questão 421044 - Engenharia Elétrica, Proteção do Sistema de Energia, CESPE / CEBRASPE, 2009, TRE GO, Analista Judiciário

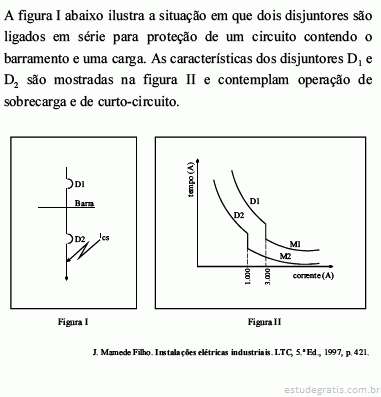

Considerando as informações acima, assinale a opção correta.

A)

A seletividade entre os disjuntores D ₁e D ₂ com relação à sobrecarga é assegurada.

B)

Para que haja seletividade entre os disjuntores D ₁ e D ₂ com relação à corrente de curto-circuito, o tempo de atuação do disjuntor D ₁ deve ser simplesmente superior ao de D ₂ .

C)

Caso ocorra seletividade entre D ₁ e D ₂ para correntes de curto-circuito, então as correntes que caracterizam as ações das unidades térmicas e magnéticas devem ser tais que a corrente de atuação do relé eletromagnético do disjuntor D ₁ seja simplesmente maior ou igual à corrente de atuação do relé eletromagnético do disjuntor ₂.

D)

Não é possível obter seletividade simultaneamente para proteção contra sobrecarga e curto-circuito em uma ligação série de disjuntores.

#Questão 421051 - Engenharia Elétrica, Proteção do Sistema de Energia, FCC, 2009, TRT 3ª, Analista Judiciário

Alguns motores possuem um dispositivo de proteção contra sobre-elevação de temperatura causada por sobrecarga, travamento do rotor, falta de ventilação etc. Sendo esse dispositivo um termistor de material semicondutor, trata-se de um

A)

RTD.

B)

PTC.

C)

UJT.

D)

relé térmico.

E)

termostato bimetálico.

#Questão 421052 - Engenharia Elétrica, Proteção do Sistema de Energia, FCC, 2009, TRT 3ª, Analista Judiciário

#Questão 421053 - Engenharia Elétrica, Proteção do Sistema de Energia, FCC, 2009, TRT 3ª, Analista Judiciário

Esquema de aterramento que possui um ponto da alimentação diretamente aterrado, estando as massas ligadas a esse ponto por meio do condutor de proteção e no qual as funções de neutro e de proteção são combinadas em um único condutor em todo o esquema. Trata-se de

A)

T N - S

B)

T N - C

C)

T T

D)

I T

E)

I N - S
