Questões de Engenharia Elétrica do ano 2004

Acerca da representação de grandezas por valor por unidade (pu) em um sistema elétrico de potência, julgue os itens subseqüentes.

O valor em pu da impedância de um transformador trifásico de potência — constituído a partir de um banco de transformadores monofásicos idênticos — é igual ao valor em pu da impedância de um transformador monofásico do banco.

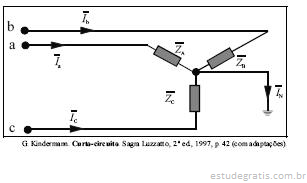

A figura a seguir mostra uma carga trifásica terminada em estrela aterrada. As impedâncias de cada fase da carga, para a situação estudada, têm os seguintes valores:  . As correntes em cada fase são desequilibradas e apresentam os valores fatoriais:  . O circuito mostra a carga e seus terminais e omite as ligações pertinentes ao gerador, que é aterrado, permitindo circulação de correntes pela terra.

A partir dos dados e do circuito acima, julgue os itens seguintes acerca das componentes simétricas das grandezas de corrente e de tensão na carga.

A corrente de seqüência zero é igual a 10 A.

A figura a seguir mostra uma carga trifásica terminada em estrela aterrada. As impedâncias de cada fase da carga, para a situação estudada, têm os seguintes valores:  . As correntes em cada fase são desequilibradas e apresentam os valores fatoriais:  . O circuito mostra a carga e seus terminais e omite as ligações pertinentes ao gerador, que é aterrado, permitindo circulação de correntes pela terra.

A partir dos dados e do circuito acima, julgue os itens seguintes acerca das componentes simétricas das grandezas de corrente e de tensão na carga.

A componente de seqüência zero da tensão de fase apresenta intensidade inferior a 150 V.

A figura a seguir mostra uma carga trifásica terminada em estrela aterrada. As impedâncias de cada fase da carga, para a situação estudada, têm os seguintes valores:  . As correntes em cada fase são desequilibradas e apresentam os valores fatoriais:  . O circuito mostra a carga e seus terminais e omite as ligações pertinentes ao gerador, que é aterrado, permitindo circulação de correntes pela terra.

A partir dos dados e do circuito acima, julgue os itens seguintes acerca das componentes simétricas das grandezas de corrente e de tensão na carga.

A componente de seqüência positiva da tensão de fase é superior a 200 V.

A figura a seguir mostra uma carga trifásica terminada em estrela aterrada. As impedâncias de cada fase da carga, para a situação estudada, têm os seguintes valores:  . As correntes em cada fase são desequilibradas e apresentam os valores fatoriais:  . O circuito mostra a carga e seus terminais e omite as ligações pertinentes ao gerador, que é aterrado, permitindo circulação de correntes pela terra.

A partir dos dados e do circuito acima, julgue os itens seguintes acerca das componentes simétricas das grandezas de corrente e de tensão na carga.

Se a carga apresentar uma das fases em curto-circuito, as tensões de linha sempre apresentarão componentes de seqüência zero nulas.
