Questões de Engenharia Elétrica do ano 2004

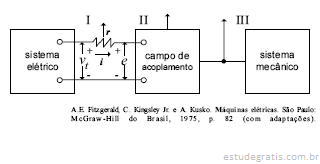

Com relação ao dispositivo de conversão de energia mostrado esquematicamente na figura acima, julgue os itens seguintes.

Supondo que o acoplamento desse dispositivo seja de origem magnética, é correto inferir que a energia e a co-energia armazenadas no campo magnético de acoplamento são iguais.

A respeito de um transformador monofásico de dois enrolamentos alimentado por uma fonte monofásica puramente senoidal, julgue os itens que se seguem.

Se o núcleo magnético for ideal, o transformador alimentará cargas elétricas lineares com tensão puramente senoidal.

A respeito de um transformador monofásico de dois enrolamentos alimentado por uma fonte monofásica puramente senoidal, julgue os itens que se seguem.

Se a permeabilidade relativa do material ferromagnético do núcleo do transformador é igual a 4.000, então o fluxo magnético concatenado com o enrolamento primário é igual ao fluxo magnético concatenado com o enrolamento secundário.

A respeito de um transformador monofásico de dois enrolamentos alimentado por uma fonte monofásica puramente senoidal, julgue os itens que se seguem.

Se o núcleo magnético do transformador for adequadamente laminado, estará eliminada a possibilidade de haver perdas magnéticas no núcleo.

Acerca de um transformador trifásico de 75 kVA, 34 kV (delta) / 380 V (estrela aterrada), 60 Hz e impedância por fase igual a 3.700  refletida ao lado de alta tensão, julgue os itens seguintes.

A corrente nominal de linha do lado de baixa tensão desse transformador é superior a 195 A.
