Questões de Engenharia Elétrica do ano 2004

As figuras I e II mostradas a seguir representam, respectivamente, os circuitos equivalentes de seqüência positiva (sem a fonte equivalente) e de seqüência zero em um determinado barramento de um sistema de potência trifásico hipotético. O valor das reatâncias estão em pu da base 100 MVA e 10 kV, que é a tensão nominal do barramento  , no qual as grandezas estão referenciadas. Suponha que a rede de seqüência negativa seja idêntica à de seqüência positiva, a menos da fonte equivalente.

Considerando as bases de tensão e de potência informadas e a tensão equivalente do circuito de seqüência positiva igual a 1,0 pu, e que os curtos-circuitos são francos (resistências de falta nulas), julgue os itens que se seguem, quanto às faltas assimétricas no barramento.

Faltas assimétricas têm sempre correntes de seqüência zero não-nulas.

As figuras I e II mostradas a seguir representam, respectivamente, os circuitos equivalentes de seqüência positiva (sem a fonte equivalente) e de seqüência zero em um determinado barramento de um sistema de potência trifásico hipotético. O valor das reatâncias estão em pu da base 100 MVA e 10 kV, que é a tensão nominal do barramento  , no qual as grandezas estão referenciadas. Suponha que a rede de seqüência negativa seja idêntica à de seqüência positiva, a menos da fonte equivalente.

Considerando as bases de tensão e de potência informadas e a tensão equivalente do circuito de seqüência positiva igual a 1,0 pu, e que os curtos-circuitos são francos (resistências de falta nulas), julgue os itens que se seguem, quanto às faltas assimétricas no barramento.

No caso de um curto-circuito fase-terra, a tensão na fase do barramento sob falta é nula, mas as tensões nas fases sãs são diferentes de zero.

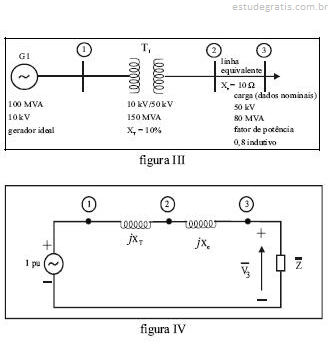

A figura III abaixo mostra uma rede elétrica constituída de um gerador ideal, um transformador de potência, uma linha de transmissão e uma carga equivalente, devidamente conectados, formando um sistema elétrico de potência trifásico. A figura IV mostra o circuito elétrico correspondente ao diagrama unifilar da rede e dos dados informados. Em relação à modelagem dos equipamentos, o gerador é representado pela tensão em seus terminais. O transformador e a linha de transmissão são representados por suas respectivas reatâncias equivalentes e a carga por uma impedância constante  . O circuito equivalente é utilizado para a determinação de grandezas como tensão, corrente e potência em operação normal e regime permanente. Considere que o gerador é ajustado para operar gerando tensão nominal em seus terminais.

 A partir do diagrama unifilar da rede elétrica e do seu circuito elétrico equivalente em pu da base de 100 MVA e tensão de 10 kV no gerador G1, julgue os itens que se seguem.

A impedância  representativa da carga é composta de uma componente resistiva e de outra indutiva.

A figura III abaixo mostra uma rede elétrica constituída de um gerador ideal, um transformador de potência, uma linha de transmissão e uma carga equivalente, devidamente conectados, formando um sistema elétrico de potência trifásico. A figura IV mostra o circuito elétrico correspondente ao diagrama unifilar da rede e dos dados informados. Em relação à modelagem dos equipamentos, o gerador é representado pela tensão em seus terminais. O transformador e a linha de transmissão são representados por suas respectivas reatâncias equivalentes e a carga por uma impedância constante  . O circuito equivalente é utilizado para a determinação de grandezas como tensão, corrente e potência em operação normal e regime permanente. Considere que o gerador é ajustado para operar gerando tensão nominal em seus terminais.

 A partir do diagrama unifilar da rede elétrica e do seu circuito elétrico equivalente em pu da base de 100 MVA e tensão de 10 kV no gerador G1, julgue os itens que se seguem.

Para a condição de operação do gerador, o módulo da tensão  nos terminais da carga é igual a 1,0 pu.

A figura III abaixo mostra uma rede elétrica constituída de um gerador ideal, um transformador de potência, uma linha de transmissão e uma carga equivalente, devidamente conectados, formando um sistema elétrico de potência trifásico. A figura IV mostra o circuito elétrico correspondente ao diagrama unifilar da rede e dos dados informados. Em relação à modelagem dos equipamentos, o gerador é representado pela tensão em seus terminais. O transformador e a linha de transmissão são representados por suas respectivas reatâncias equivalentes e a carga por uma impedância constante  . O circuito equivalente é utilizado para a determinação de grandezas como tensão, corrente e potência em operação normal e regime permanente. Considere que o gerador é ajustado para operar gerando tensão nominal em seus terminais.

 A partir do diagrama unifilar da rede elétrica e do seu circuito elétrico equivalente em pu da base de 100 MVA e tensão de 10 kV no gerador G1, julgue os itens que se seguem.

O valor em pu da reatância da linha de transmissão é igual a 0,4 pu.
