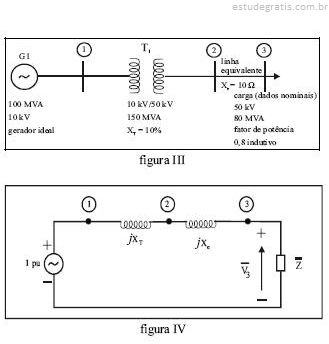

A figura III abaixo mostra uma rede elétrica constituída de um gerador ideal, um transformador de potência, uma linha de transmissão e uma carga equivalente, devidamente conectados, formando um sistema elétrico de potência trifásico. A figura IV mostra o circuito elétrico correspondente ao diagrama unifilar da rede e dos dados informados. Em relação à modelagem dos equipamentos, o gerador é representado pela tensão em seus terminais. O transformador e a linha de transmissão são representados por suas respectivas reatâncias equivalentes e a carga por uma impedância constante  . O circuito equivalente é utilizado para a determinação de grandezas como tensão, corrente e potência em operação normal e regime permanente. Considere que o gerador é ajustado para operar gerando tensão nominal em seus terminais.

 A partir do diagrama unifilar da rede elétrica e do seu circuito elétrico equivalente em pu da base de 100 MVA e tensão de 10 kV no gerador G1, julgue os itens que se seguem.

Para a condição de operação do gerador, a potência ativa necessária para atender à carga é igual a 64 MW.

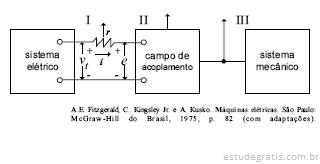

Com relação ao dispositivo de conversão de energia mostrado esquematicamente na figura acima, julgue os itens seguintes.

O esquema mostrado refere-se ao funcionamento de geradores elétricos. O esquema é inadequado para motores elétricos.

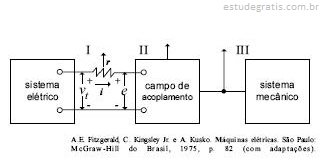

Com relação ao dispositivo de conversão de energia mostrado esquematicamente na figura acima, julgue os itens seguintes.

As três setas verticais, I, II e III, representam as perdas de energia do sistema: elétricas, no campo de acoplamento e mecânicas, respectivamente.

Com relação ao dispositivo de conversão de energia mostrado esquematicamente na figura acima, julgue os itens seguintes.

No esquema, supondo que o sistema elétrico seja a entrada de energia, é correto afirmar que dW_ele = (v_t – ir)idt é o diferencial da energia elétrica de entrada no campo de acoplamento no intervalo de tempo dt.

Com relação ao dispositivo de conversão de energia mostrado esquematicamente na figura acima, julgue os itens seguintes.

Se não houver movimento mecânico, a variação da energia no sistema elétrico é igual à variação da energia no campo de acoplamento.
