Questões de Engenharia Elétrica do ano 2004

Em um sistema de transmissão de energia elétrica é necessário dimensionar equipamentos com a finalidade de compensação de reativo visando manter a tensão em níveis adequados. Entre os equipamentos utilizados para a compensação de potência reativa inclui-se

o motor de indução em gaiola.

Em um sistema de transmissão de energia elétrica é necessário dimensionar equipamentos com a finalidade de compensação de reativo visando manter a tensão em níveis adequados. Entre os equipamentos utilizados para a compensação de potência reativa inclui-se

o transformador de potência sem tap.

Em um sistema de transmissão de energia elétrica é necessário dimensionar equipamentos com a finalidade de compensação de reativo visando manter a tensão em níveis adequados. Entre os equipamentos utilizados para a compensação de potência reativa inclui-se

o capacitor shunt (em derivação).

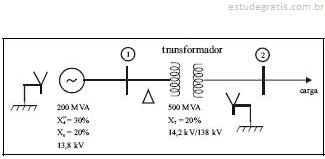

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência composto por um gerador, um transformador e uma carga equivalente. O transformador deveria ter tensão nominal no lado de baixa tensão igual à tensão nominal do gerador. Foi constatado, na realidade, que sua relação é 14,2kV/138kV. Apesar disso, esse equipamento foi conectado ao sistema, tendo em vista não haver outro disponível para suprimento à carga. Os dados principais de placa de cada equipamento são indicados no próprio diagrama unifilar. Considere que a reatância de seqüência negativa do gerador seja igual à de seqüência positiva e todas as três reatâncias de seqüência do transformador tenham o mesmo valor. Despreze a contribuição da corrente de carga no caso de análise de faltas. Assumindo uma base de potência de 100 MVA e tensão de 13,8 kV no gerador, julgue os itens a seguir.

Em regime permanente, caso a carga seja desligada e o gerador opere com 1,0 pu de tensão em seus terminais, a tensão no lado de alta tensão do transformador será igual a 138 kV.

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência composto por um gerador, um transformador e uma carga equivalente. O transformador deveria ter tensão nominal no lado de baixa tensão igual à tensão nominal do gerador. Foi constatado, na realidade, que sua relação é 14,2kV/138kV. Apesar disso, esse equipamento foi conectado ao sistema, tendo em vista não haver outro disponível para suprimento à carga. Os dados principais de placa de cada equipamento são indicados no próprio diagrama unifilar. Considere que a reatância de seqüência negativa do gerador seja igual à de seqüência positiva e todas as três reatâncias de seqüência do transformador tenham o mesmo valor. Despreze a contribuição da corrente de carga no caso de análise de faltas. Assumindo uma base de potência de 100 MVA e tensão de 13,8 kV no gerador, julgue os itens a seguir.

A reatância de seqüência positiva do transformador na base adotada é igual a 0,04 pu.
