Questões de Engenharia Elétrica do ano 2004

Em um circuito com alimentação senoidal, freqüência 60 Hz, uma carga trifásica, equilibrada, é suprida diretamente por uma fonte trifásica, equilibrada e simétrica. A tensão de linha nos terminais da carga é igual a 200   V eficazes. Considerando que a potência ativa consumida pela carga é igual a 100 kW, com fator de potência  indutivo, julgue os itens que se seguem.

O valor de pico da tensão de fase do gerador é igual a 200 V.

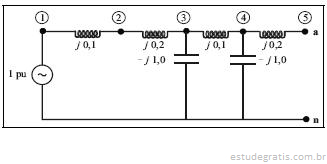

A figura acima mostra um circuito equivalente de um sistema elétrico de potência com todos os valores das grandezas em pu. Em relação aos valores indicados no circuito, a tensão da fonte é igual a 1 pu e os demais referem-se a valores de impedância de cada elemento de circuito. Com relação a esse circuito, julgue os itens que se seguem.

Considerando o terra de referência no ponto n, a matriz de admitância nodal desse circuito tem 12 elementos nulos.

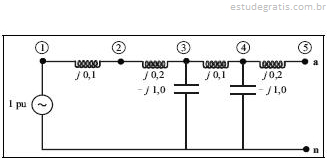

A figura acima mostra um circuito equivalente de um sistema elétrico de potência com todos os valores das grandezas em pu. Em relação aos valores indicados no circuito, a tensão da fonte é igual a 1 pu e os demais referem-se a valores de impedância de cada elemento de circuito. Com relação a esse circuito, julgue os itens que se seguem.

O elemento (3,3) da matriz de admitância nodal, cujo terra de referência é representado pelo ponto n, é igual a -j14 pu.

A figura acima mostra um circuito equivalente de um sistema elétrico de potência com todos os valores das grandezas em pu. Em relação aos valores indicados no circuito, a tensão da fonte é igual a 1 pu e os demais referem-se a valores de impedância de cada elemento de circuito. Com relação a esse circuito, julgue os itens que se seguem.

O valor da corrente que deve ser atribuído à fonte de um circuito equivalente de Norton entre o nó 2 e o terra de referência no ponto n é igual a 1,0 pu.

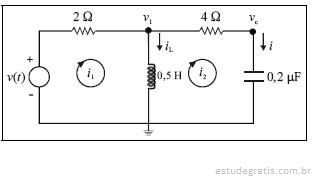

A figura acima ilustra um circuito elétrico excitado por uma fonte de tensão v(t), que é ligada no instante t = 0. Nesse instante, tanto a energia armazenada no indutor quanto a armazenada no capacitor é nula. As tensões v₁(t) e v_c(t) são tensões nodais em relação ao nó de referência e as correntes i₁(t) e i₂(t) são correntes de malha. Na figura, considerando as malhas e os nós, foi omitida a notação referente à dependência das grandezas com o tempo. A partir desse circuito, julgue os itens que se seguem.

Por meio da solução de uma equação diferencial ordinária de primeira ordem, é possível calcular a resposta completa v_c(t).
