Questões de Engenharia de Telecomunicações do ano 2008

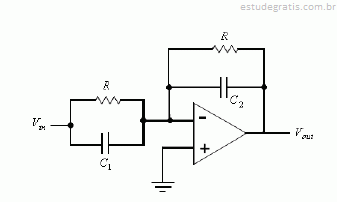

No circuito ilustrado na figura acima, o amplificador operacional é ideal, R = 20 k, C1 = 100 pF e C2 = 0,01 F. Com relação a esse circuito, julgue os itens a seguir.

Julgue os itens a seguir, com relação a transformador de tensão ideal.

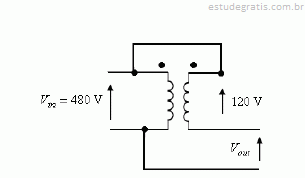

Para o transformador ilustrado na figura a seguir,

Julgue os itens a seguir, com relação a transformador de tensão ideal.

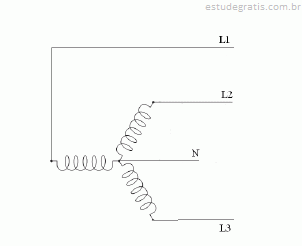

Na configuração WYE a quatro fios do secundário de um transformador trifásico ilustrada na figura a seguir, se a voltagem linha a linha for de 277 V, então a voltagem entre linha e neutro será de 480 V.

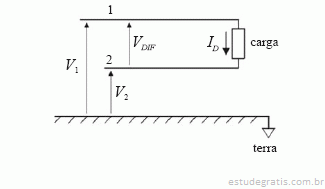

O desempenho dos sistemas de comunicação é limitado pela ocorrência de ruído e interferência. No caso de EMI (electromagnetic interference), a maneira mais eficiente de se reduzir esse tipo de interferência é eliminando ou reduzindo a fonte de radiação. Considerando a figura acima, que ilustra uma linha de dois fios terminada por uma carga, julgue os próximos itens, com relação a EMI e a maneiras de reduzir a interferência inserida ou provocada por esses fios em sistemas de comunicação.

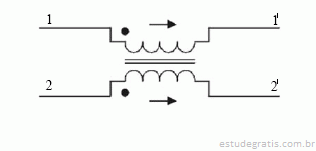

Em sistemas de comunicação que utilizam cabo UTP (unshielded twisted pair), interferência de radiofreqüência é causada, principalmente, pelo sinal em modo comum, em que as tensões V1 e V2 mostradas são iguais. Uma forma de reduzir a corrente de modo comum é por meio do uso do componente ilustrado na figura a seguir, ou seja, por meio de um transformador conectado à linha, tal que a emissão de radiação que causa interferência é reduzida.

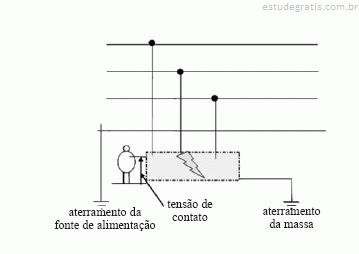

A figura acima ilustra um esquema de aterramento para a proteção de equipamentos de informática, alimentados por um sistema trifásico de 380 / 220 V. Nesse esquema, a resistência de aterramento da fonte de alimentação trifásica é igual a 10 e a resistência de aterramento da massa é igual a 20 .

Considerando essas informações, julgue os itens subseqüentes.

A tensão de contato na situação mostrada na figura é inferior a 100 V.
