Questões de Engenharia de Telecomunicações do ano 2008

Com relação a sistemas de comunicações ópticas, julgue os itens de 102 a 106.

A capacidade de um sistema de comunicação óptico pode exceder, teoricamente, dezenas de terabits por segundo devido à freqüência da portadora ser na faixa de infravermelho. Na prática, a taxa de transmissão é limitada, entre outros fatores, pela dispersão e por efeitos não-lineares na fibra e pela velocidade de processamento dos componentes eletrônicos. A figura acima ilustra um dos esquemas propostos para contornar a limitação causada pelos referidos problemas. Considerando essas informações, julgue os itens a seguir acerca de sistema de comunicação óptico.

Considere-se que o sistema mostrado tenha comprimento total de 1.000 km e que, para viabilizar esse enlace, seja utilizada fibra óptica na janela de 1,3 ��m a 1,6 ��m e amplificadores ópticos com controle de dispersão. Nesse caso, sabendo-se que a separação entre canais é de 0,4 nm e que cada canal pode transportar 40 Gbps, então o produto efetivo taxa de transmissão versus distância para esse enlace é de 30.000 Tbps.

A capacidade de um sistema de comunicação óptico pode exceder, teoricamente, dezenas de terabits por segundo devido à freqüência da portadora ser na faixa de infravermelho. Na prática, a taxa de transmissão é limitada, entre outros fatores, pela dispersão e por efeitos não-lineares na fibra e pela velocidade de processamento dos componentes eletrônicos. A figura acima ilustra um dos esquemas propostos para contornar a limitação causada pelos referidos problemas. Considerando essas informações, julgue os itens a seguir acerca de sistema de comunicação óptico.

Em cada módulo transmissor Tx mostrado na figura deve existir uma fonte de luz que é modulada pelo sinal de informação a ser transmitido. Atualmente, tem sido usada como fonte de luz, principalmente nos enlaces de longa distância, uma nova classe de laser semicondutor, conhecida como vertical-cavity surfaceemitting lasers (VCSELs).

A capacidade de um sistema de comunicação óptico pode exceder, teoricamente, dezenas de terabits por segundo devido à freqüência da portadora ser na faixa de infravermelho. Na prática, a taxa de transmissão é limitada, entre outros fatores, pela dispersão e por efeitos não-lineares na fibra e pela velocidade de processamento dos componentes eletrônicos. A figura acima ilustra um dos esquemas propostos para contornar a limitação causada pelos referidos problemas. Considerando essas informações, julgue os itens a seguir acerca de sistema de comunicação óptico.

Antes de cada um dos N comprimentos de onda de luz mostrados serem modulados no Tx, a informação a ser transmitida pode ser combinada eletricamente por meio do esquema SCM (subcarrier multiplexing) ilustrado na figura a seguir. Esse esquema tem como vantagem a flexibilidade de projeto de redes, possibilitando combinar modulação analógica e digital para a transmissão de múltiplos canais de voz, dados e sinais de vídeo.

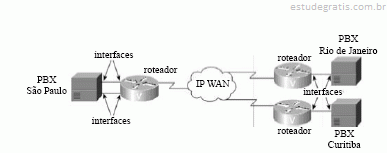

A figura acima descreve um sistema de comunicação que interliga, por meio de tecnologia IP WAN (wide area network), a matriz de uma empresa, localizada em São Paulo, a duas de suas filiais, localizadas no Rio de Janeiro e em Curitiba. A partir dessa descrição, julgue os itens subseqüentes.

Do ponto de vista tecnológico, a conexão entre os PBXs (private branch exchanges) e os roteadores locais pode ser adequadamente realizada usando-se interface analógica E&M (ear and mouth) ou interface digital E1.
