Questões de Engenharia de Telecomunicações do ano 2008

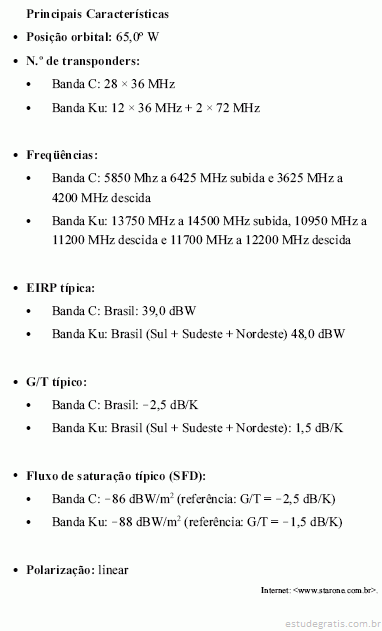

A figura acima apresenta características de um satélite geoestacionário. A partir dessas informações, julgue os itens seguintes.

Considere-se que um enlace de radiofreqüência deva ser estabelecido entre esse satélite e uma estação terrestre localizada na região Sudeste brasileira. Nessa situação, a figura de mérito desse satélite deverá ser maior se o referido enlace operar em banda C e não, em banda Ku.

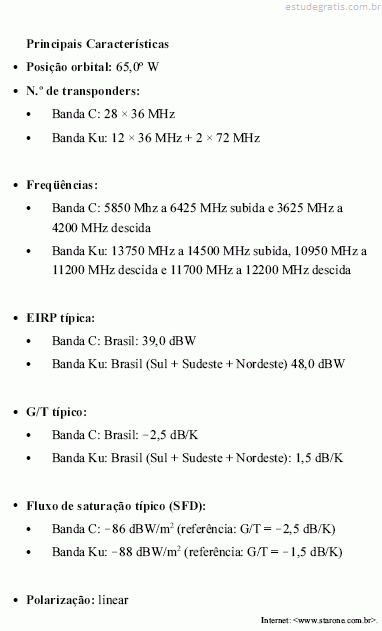

A figura acima apresenta características de um satélite geoestacionário. A partir dessas informações, julgue os itens seguintes.

Esse satélite opera tanto na banda Ku quanto na banda C, sendo que, por utilizar polarização linear, enlaces em banda Ku são menos suscetíveis à degradação por despolarização devido ao efeito denominado rotação de Faraday que enlaces em banda C.

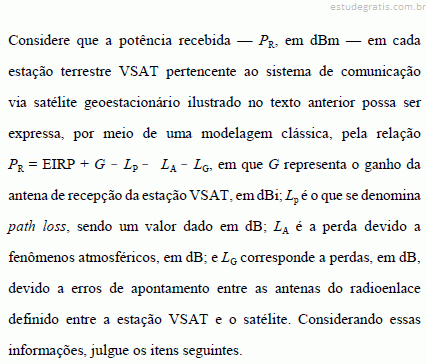

A taxa de erro de bits, de símbolos e de frames de um sistema via satélite depende da razão entre a potência recebida PR e a potência do ruído e interferência verificada no sistema receptor do enlace. A disponibilidade desse sistema também depende da referida razão e da margem de desvanecimento, que pode ser determinada a partir de PR e da sensibilidade do sistema receptor para determinada taxa de erro desejada.

Os limiares de disponibilidade e de desempenho de um sistema via satélite são, normalmente, idênticos e são determinados a partir da potência recebida PR mínima que garante uma taxa de erro de bits inferior a um limiar acima do qual não há sincronismo no enlace.

Figuras para os itens de 100 a 106

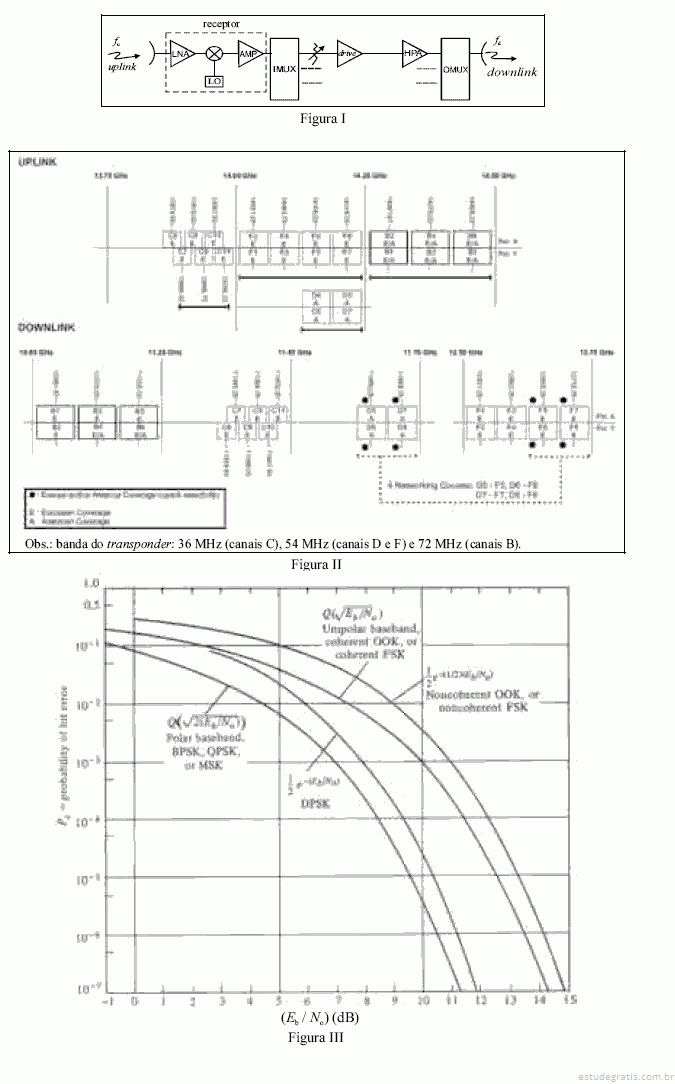

O Atlantic Bird™ 1, cujo diagrama de blocos está ilustrado na figura I, é um satélite geoestacionário do tipo bent pipe cujo ponto subsatélite está localizado em 12,5° Oeste. Esse satélite, que foi lançado em agosto de 2002 e possui, atualmente, 19 transponders ativos, foi projetado, primariamente, para que serviços de telecomunicações entre a Europa e as Américas do Sul e do Norte fossem providos. Entre as flexibilidades oferecidas por esse satélite, encontra-se a que permite que um sinal recebido de uma região de cobertura no uplink possa ser simultaneamente transmitido para todas as regiões de cobertura no downlink; sinais podem ser recebidos de uma região e ser transmitidos para as outras duas regiões de cobertura do satélite. A figura II apresenta informações complementares acerca do satélite Atlantic Bird™ 1, extraídas do sítio www.eutelsat.com. A figura III ilustra o desempenho da probabilidade de erro de bit como função da razão entre a energia de bit E b e a densidade espectral SSB do ruído AWGN N 0 para diferentes técnicas de modulação que podem ser empregadas em sistemas via satélite que utilizam o referido satélite da Eutelsat.

 A partir dessas informações, julgue os itens seguintes.

Considere que determinadas atividades de telecomunicações sejam exploradas utilizando-se a capacidade do satélite da Eutelsat descrito sem a competente concessão, permissão ou autorização. Nesse caso, como tais atividades são consideradas clandestinas segundo as normas da LGT, cabe pena de detenção — que pode ser aumentada se houver dano a terceiro —, além de multa, incorrendo na mesma pena quem direta ou indiretamente concorrer para o crime.
