Questões de Engenharia de Telecomunicações do ano 2008

Figuras para os itens de 100 a 106

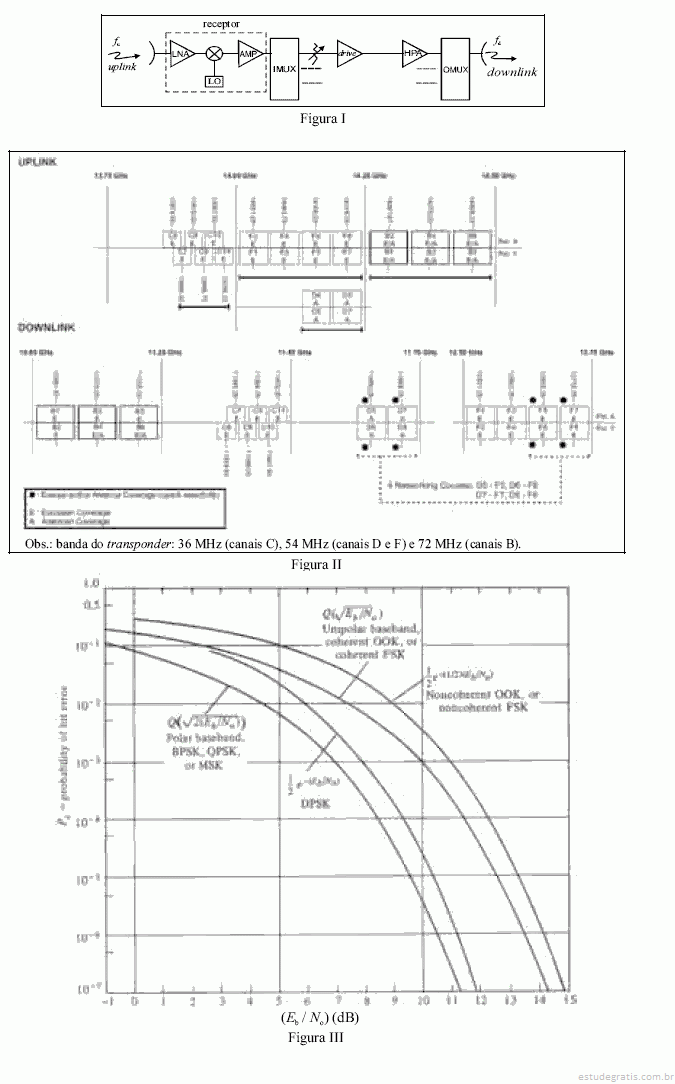

O Atlantic Bird™ 1, cujo diagrama de blocos está ilustrado na figura I, é um satélite geoestacionário do tipo bent pipe cujo ponto subsatélite está localizado em 12,5° Oeste. Esse satélite, que foi lançado em agosto de 2002 e possui, atualmente, 19 transponders ativos, foi projetado, primariamente, para que serviços de telecomunicações entre a Europa e as Américas do Sul e do Norte fossem providos. Entre as flexibilidades oferecidas por esse satélite, encontra-se a que permite que um sinal recebido de uma região de cobertura no uplink possa ser simultaneamente transmitido para todas as regiões de cobertura no downlink; sinais podem ser recebidos de uma região e ser transmitidos para as outras duas regiões de cobertura do satélite. A figura II apresenta informações complementares acerca do satélite Atlantic Bird™ 1, extraídas do sítio www.eutelsat.com. A figura III ilustra o desempenho da probabilidade de erro de bit como função da razão entre a energia de bit E b e a densidade espectral SSB do ruído AWGN N 0 para diferentes técnicas de modulação que podem ser empregadas em sistemas via satélite que utilizam o referido satélite da Eutelsat.

 A partir dessas informações, julgue os itens seguintes.

Caso o satélite Atlantic Bird™ 1 descrito tenha seu ponto subsatélite deslocado de 1 o para Oeste da sua posição original, uma estação terrena que estiver posicionada no Brasil, dentro da região de cobertura do satélite, para poder efetuar o correto apontamento com esse satélite, deverá ter seu ângulo de azimute diminuído e o seu ângulo de elevação aumentado.

Figuras para os itens de 100 a 106

O Atlantic Bird™ 1, cujo diagrama de blocos está ilustrado na figura I, é um satélite geoestacionário do tipo bent pipe cujo ponto subsatélite está localizado em 12,5° Oeste. Esse satélite, que foi lançado em agosto de 2002 e possui, atualmente, 19 transponders ativos, foi projetado, primariamente, para que serviços de telecomunicações entre a Europa e as Américas do Sul e do Norte fossem providos. Entre as flexibilidades oferecidas por esse satélite, encontra-se a que permite que um sinal recebido de uma região de cobertura no uplink possa ser simultaneamente transmitido para todas as regiões de cobertura no downlink; sinais podem ser recebidos de uma região e ser transmitidos para as outras duas regiões de cobertura do satélite. A figura II apresenta informações complementares acerca do satélite Atlantic Bird™ 1, extraídas do sítio www.eutelsat.com. A figura III ilustra o desempenho da probabilidade de erro de bit como função da razão entre a energia de bit E b e a densidade espectral SSB do ruído AWGN N 0 para diferentes técnicas de modulação que podem ser empregadas em sistemas via satélite que utilizam o referido satélite da Eutelsat.

 A partir dessas informações, julgue os itens seguintes.

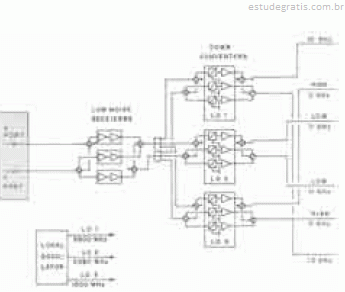

Com base nas informações apresentadas, é correto inferir que o satélite Atlantic Bird™ 1 implementa um esquema de recepção semelhante ao do diagrama de blocos ilustrado na figura a seguir.

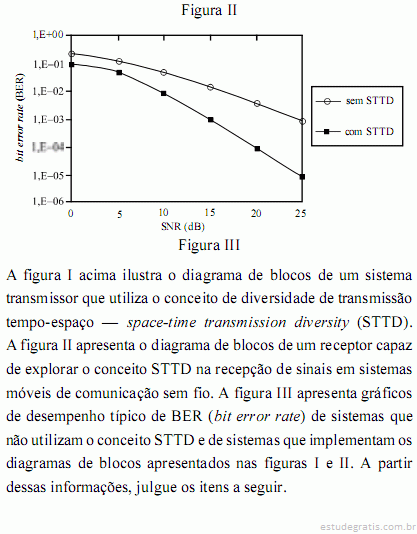

A partir da figura III, é correto inferir que, ao se empregar o conceito STTD em sistemas móveis celulares, é possível obter melhor cobertura e capacidade por célula, quando comparado a esse tipo de sistema que não utilize o referido

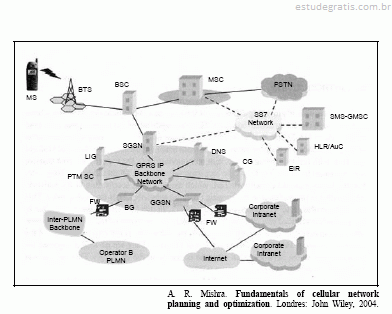

A figura acima ilustra elementos da arquitetura de uma rede GSM com recursos GPRS, em que a nomenclatura utilizada segue o estabelecido no 3GPP (3rd Generation Partnership Project). Considerando essa arquitetura, julgue os itens seguintes, relativos ao planejamento e à otimização de redes GSM/GPRS.

Parte do gerenciamento do tráfego de dados em uma rede GSM/GPRS é realizado no elemento BSC, que foi adaptado da rede GSM pela inserção do recurso denominado PCU (packet control unit). No planejamento de capacidade de uma rede GSM/GPRS, o mau dimensionamento dos recursos relacionados a PCU pode acarretar incremento de custos em hardware e(ou) a perda em tráfego de dados, pois este elemento gerencia recursos de transceptores e de estações rádio-base.

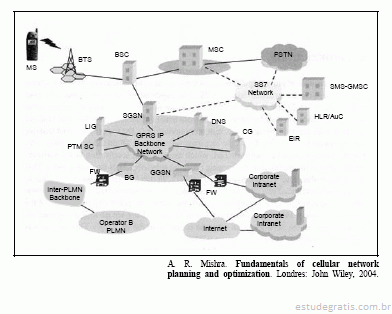

A figura acima ilustra elementos da arquitetura de uma rede GSM com recursos GPRS, em que a nomenclatura utilizada segue o estabelecido no 3GPP (3rd Generation Partnership Project). Considerando essa arquitetura, julgue os itens seguintes, relativos ao planejamento e à otimização de redes GSM/GPRS.

O uso de modelagem de tráfego no dimensionamento de redes GSM/GPRS é de fundamental importância para se otimizar investimentos e maximizar a satisfação dos usuários do sistema em termos de qualidade de serviço. Nesse sentido, modelos embasados em tráfego poissoniano podem ser empregados, mas acarretam sobre-estimação de recursos, tanto em necessidades de capacidade de enlaces quanto em tamanhos de buffers, pois esses modelos subestimam perdas, atrasos e variações de atraso na rede de pacotes.
