Questões de Engenharia de Telecomunicações do ano 2008

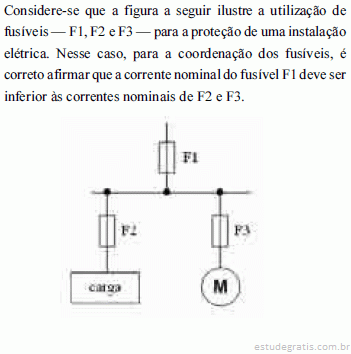

Com relação a sistemas elétricos, julgue os itens que se seguem.

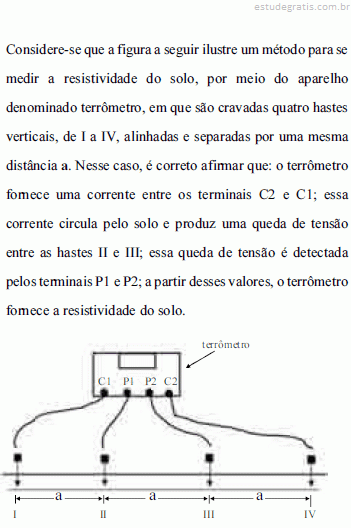

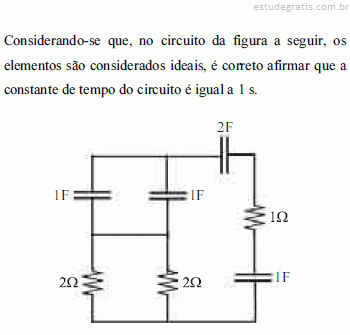

Julgue os itens de 114 a 116 com relação a circuitos elétricos e medidas elétricas.

Considerando a figura acima, que ilustra a configuração de condutores em uma rede elétrica do tipo bifásica (fase/fase/neutro), julgue os itens seguintes.

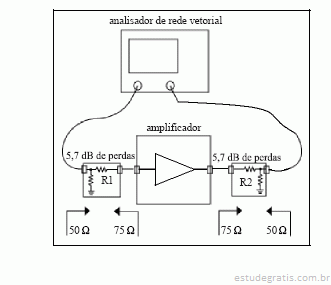

Componentes eletrônicos, a exemplo dos amplificadores empregados em redes de TV a cabo, geram ruído na banda do sistema, o que pode limitar o desempenho da comunicação. O analisador de rede vetorial (ARV) pode ser usado para avaliar os parâmetros desse componente eletrônico, conforme esquematizado na figura acima. Nesse esquema, as impedâncias do ARV e de um amplificador sob teste estão indicadas, e, para o casamento de impedância entre o ARV e o referido amplificador, empregam-se duas redes de 5,7 dB de perdas cada. A partir dessas informações, julgue os itens a seguir.

Na situação mostrada na figura, sabendo-se que R1 = 43,3 , é correto afirmar que o resistor conectado ao terra — R2 —, tem resistência superior a 80 .

Componentes eletrônicos, a exemplo dos amplificadores empregados em redes de TV a cabo, geram ruído na banda do sistema, o que pode limitar o desempenho da comunicação. O analisador de rede vetorial (ARV) pode ser usado para avaliar os parâmetros desse componente eletrônico, conforme esquematizado na figura acima. Nesse esquema, as impedâncias do ARV e de um amplificador sob teste estão indicadas, e, para o casamento de impedância entre o ARV e o referido amplificador, empregam-se duas redes de 5,7 dB de perdas cada. A partir dessas informações, julgue os itens a seguir.

No esquema mostrado, caso se tenha medido uma voltagem total de ruído igual a 700 rms na saída do amplificador, em uma banda de 1 GHz, é correto afirmar que a densidade de ruído desse amplificador é inferior a -140 dBm/Hz.
