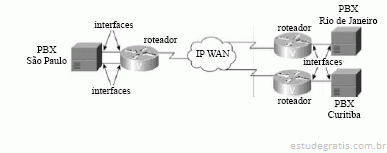

A figura acima descreve um sistema de comunicação que interliga, por meio de tecnologia IP WAN (wide area network), a matriz de uma empresa, localizada em São Paulo, a duas de suas filiais, localizadas no Rio de Janeiro e em Curitiba. A partir dessa descrição, julgue os itens subseqüentes.

Na situação da rede mostrada, é correto afirmar que cada roteador tem função de gateway: equipamento responsável por converter em sinais analógicos ou digitais os pacotes que trafegam na rede IP WAN, bem como converter em pacotes IP os sinais analógicos ou digitais originados nos PBXs.

No que concerne à arquitetura de redes de comunicação e técnicas de comutação, julgue os itens seguintes.

Uma rede pode ter topologia lógica diferente da topologia física; por exemplo, quando o nó central de uma rede configurada fisicamente em estrela opera na modalidade broadcast, sua configuração lógica é de rede em barramento.

Considerando a figura acima, que ilustra uma linha de transmissão coaxial com diferentes terminações, julgue os próximos itens.

Caso a linha mostrada seja terminada por uma carga puramente reativa, então, assumindo-se que o cabo não apresente perdas, é possível projetar uma estrutura consistindo em apenas um estube em curto-circuito posicionado no plano da carga para realizar o casamento de impedâncias entre a referida carga e o cabo.

Considerando a figura acima, que ilustra uma linha de transmissão coaxial com diferentes terminações, julgue os próximos itens.

Por motivo de espaço e custo, o cabo coaxial não é usado nas ligações de telefonia entre a central e o assinante. A estrutura usada nesse serviço, denominada cabo LG, é construída trançando-se dois fios condutores isolados, de modo que a resistência em série e a capacitância em paralelo equivalentes da linha sejam muito menores que a condutância em paralelo e a indutância em série.

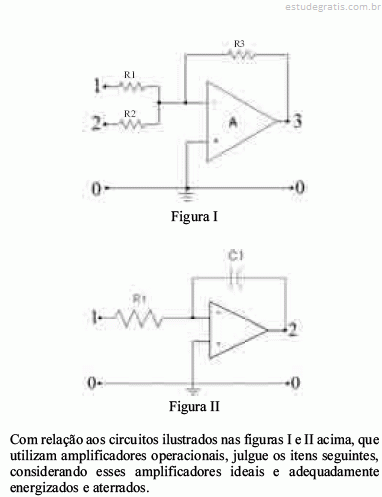

Caso o circuito ilustrado na figura II seja posicionado corretamente na entrada de um modulador de sinais PM (phase modulation), na saída desse modulador será obtido um sinal modulado PM pré-enfatizado.
