As opções a seguir apresentam elementos que devem ser indicados em uma planta de desdobramento de lote, à exceção de uma. Assinale-a.

Um desenhista necessita gerar uma folha de desenho com as vistas ortográficas de uma peça mecânica empregando o programa AutoCad. A peça foi gerada no model space em milímetros e, no paper space, a escala a ser empregada é 1:10. Assim, para o correto enquadramento das vistas nas respectivas viewports, ao comando view/zoom/scale deve ser informado:

Relacione os comandos para gerações de vistas no programa AutoCad listados a seguir, às suas respectivas ações.

1. Solprof.

2. Soldraw.

3. Flatshot.

( ) cria vistas bidimensionais de objetos sólidos tridimensionais a partir da vista que estiver na janela ativa.

( ) gera perfis do modelo, isto é, uma silhueta do modelo apresentando somente suas arestas. O comando funciona apenas no Modelspace.

( ) gera a vista do modelo preparado pelo comando Solview.

Assinale a opção que mostra a relação correta, segundo a ordem apresentada.

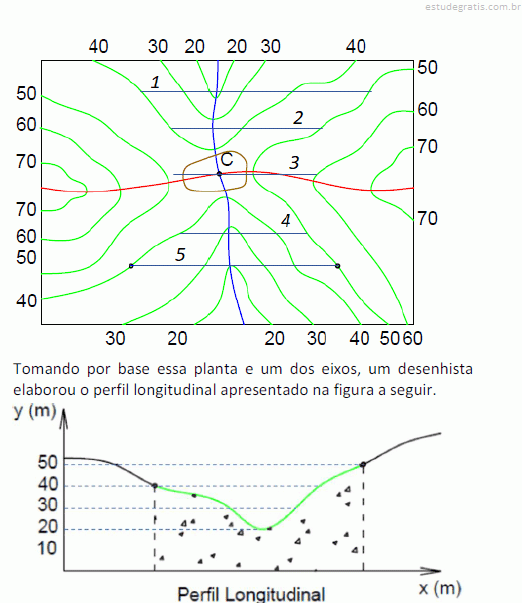

A figura a seguir apresenta curvas de nível obtidas no levantamento planialtimétrico de um terreno e cinco eixos, numerados de 1 a 5, posicionados sobre elas.

 Esse perfil foi construído tomando por base o eixo

Em um projeto de instalações elétricas, a representação da ligação de todos os seus componentes e condutores sem a necessidade de obedecer a posição física real em que se encontram, é feita por meio do (a)
