A figura a seguir apresenta uma chapa posicionada para o processo de estampagem.

A opção que apresenta a possível forma final para essa chapa é:

A)

B)

C)

D)

E)

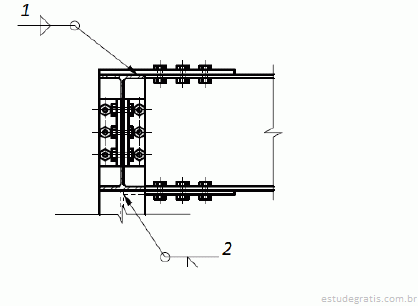

A figura a seguir apresenta parte de uma estrutura metálica.

Nessa figura, as soldas indicadas pelos números 1 e 2 são, respetivamente, do tipo

Sobre o uso de máquinas CNC para fabricação de peças mecânicas, analise as afirmativas a seguir.

I. Em peças torneadas, o “zero-peça” deve estar obrigatoriamente sobre o eixo de simetria da peça.

II. Para posicionamento da máquina ao longo da peça, deve-se sempre empregar um sistema de coordenadas absoluto.

III. A função indicada pela letra F define a velocidade de avanço da máquina.

Está correto o que se afirma em

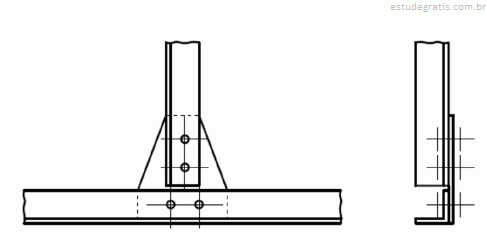

A figura a seguir apresenta as vistas frontal e lateral de parte de uma estrutura metálica.

As ligações entre os componentes da peça serão feitas por meio de parafusos nas posições dos furos previstos na estrutura.

Esses furos são do tipo

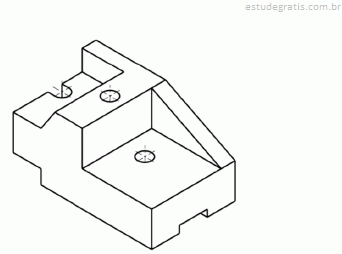

A figura a seguir apresenta a vista isométrica de uma peça mecânica.

Nessa peça, todos os furos e rasgos são passantes, à exceção do furo executado na face de maior cota da peça. Assinale a opção que apresenta a vista ortográfica frontal dessa peça, representada adequadamente.

A)

B)

C)

D)

E)
