Questões de Arquitetura do ano 2013

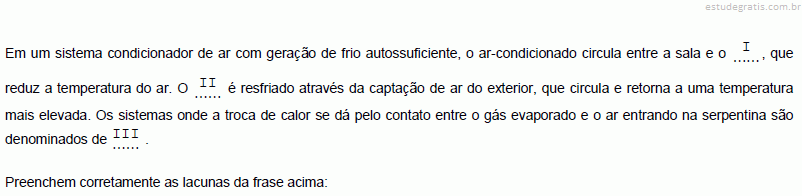

condensador − evaporador − expansão indireta.

evaporador − condensador − expansão indireta.

condensador − evaporador − expansão direta.

evaporador − condensador − expansão direta.

evaporador − condensador − sistema Split.

Em climas secos (desérticos ou semidesérticos), em que a temperatura é elevada, o uso de pouca roupa garante condições mais confortáveis para os indivíduos.

Temperatura basal, temperatura radiante média, umidade relativa e velocidade do ar são parâmetros de conforto térmico referentes ao ambiente em que o indivíduo se encontra.

A ventilação ajuda a remover, por condução, o calor gerado pelo corpo. Ao retirar o ar saturado próximo da pele, o movimento do ar facilita a evaporação do suor e o resfriamento do corpo.

É possível avaliar a condição de conforto térmico de um ambiente por meio da temperatura efetiva (te), em °C, calculada em função, exclusivamente, da temperatura de bulbo seco.

A sensação de bem-estar ou de conforto térmico pressupõe que o resultado das trocas de calor entre o corpo humano e o ambiente obedeça à relação M ± C ± R ± Cv ! E = 0, em que M é o metabolismo, C, a condução de calor, R, a radiação, Cv, a convecção e E, a evaporação.

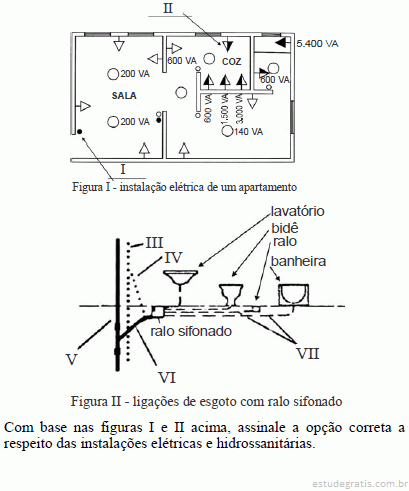

Na figura I, II representa uma tomada alta.

Na figura I, a previsão de cargas na sala é de 800 VA e, na cozinha, de 5.300 VA.

As especificações marcadas com V e VI, na figura II, correspondem, respectivamente, ao tubo de queda e ao esgoto secundário.

As especificações marcadas com III, IV e VII, na figura II, correspondem, respectivamente, à coluna de ventilação, ao ramal de ventilação e aos ramais de descarga.

Na figura I, I representa um interruptor a média altura.
