Questões de Arquitetura do ano 2013

Com relação ao desenho técnico, julgue os itens que se seguem à luz das normas técnicas pertinente a esse assunto.

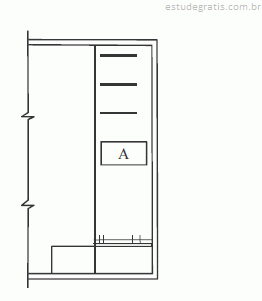

De acordo com a norma pertinente, no espaço para texto representado na figura abaixo, o quadro no qual se encontra a letra A deve conter a planta de situação.´

Julgue os itens de 64 a 70 à luz das normas técnicas pertinentes aos parâmetros a serem seguidos quando da elaboração de desenhos técnicos.

Um vão passante quadrado, na parte plana de determinada vista, sem o auxílio de seções adicionais, deve ser indicado por diagonais traçadas em linhas contínuas estreitas.

Julgue os itens de 64 a 70 à luz das normas técnicas pertinentes aos parâmetros a serem seguidos quando da elaboração de desenhos técnicos.

As peças simétricas podem ser representadas pela metade, quando a linha de simetria dividir a vista em duas partes iguais, ou pela quarta partes, quando as linhas da peça de simetria dividirem a vista em quatro partes. A divisão da peça por linha que não esteja situada no mesmo lugar da linha de simetria não é admitida.

Julgue os itens de 64 a 70 à luz das normas técnicas pertinentes aos parâmetros a serem seguidos quando da elaboração de desenhos técnicos.

Ha dois métodos de cotagem, e ambos podem ser utilizados em um mesmo desenho. Em um deles, as cotas são localizadas acima e paralelamente às suas linhas de cotas (exceção feita à cotagem sobreposta); no outro, as cotas são apresentadas em interrupções feitas nas linhas, preferencialmente no centro delas.

Julgue os itens de 64 a 70 à luz das normas técnicas pertinentes aos parâmetros a serem seguidos quando da elaboração de desenhos técnicos.

A indicação dos limites da linha de cota pode ser feita por seta, desde que desenhada com linhas curtas, formando ângulos entre 15º e 30º. Essa seta pode ser aberta ou fechada e preenchida.
