Questões de Arquitetura do ano 2008

Considere que uma edificação com 12.000 m² de área, planejada para abrigar um órgão público, apresenta, entre outras, as características a seguir.

► Os subsolos para garagem, em dois níveis iguais, somam uma área de 5.000,00 m².

► Os dois pavimentos-tipo são ocupados com escritórios.

► A área do térreo em pilotis abriga um auditório com capacidade para 250 espectadores (300 m²), um foyer (150 m²), uma recepção (50 m²), uma caixa de escada, um espaço para a prumada de elevadores e um depósito que somam 100 m². O restante da projeção do pilotis ficou livre, sem vedações.

► O auditório, de planta trapezoidal, é semi-enterrado com um desnível de 1,00 m em direção ao palco.

► O pavimento de cobertura, que ocupa metade da área do pavimento-tipo, localiza-se no nível + 9,60. Os três níveis abaixo dessa cota, incluindo-se aí o pilotis, têm medidas de piso-a-piso idênticas.

► A outra metade do nível + 9,60 foi tratada de modo a receber um terraço aberto.

► A garagem está situada nos níveis – 3,00 m e – 6,00 m, considerando-se a cota de soleira com ± 0,00 no pilotis.

► O edifício tem 4 elevadores: dois para público e um de serviço, que atendem a todos os níveis; e um exclusivo para a diretoria, que liga o segundo pavimento (nível + 6,40) ao primeiro subsolo.

Em relação às características do edifício mencionado, julgue os itens a seguir.

Para determinar a potência do ar-condicionado do auditório, estima-se o volume de ar em 600 m³, considerando-se que o pé-direito médio é de 3,00 m.

Os gráficos apresentados acima correspondem ao zoneamento bioclimático brasileiro e às diretrizes construtivas para habitações unifamiliares de interesse social, que integram a NBR 15220- 3/2005, relativa ao desempenho térmico de edificações. Com base nos gráficos apresentados, e sabendo-se que a pressão de vapor do ar (ordenada da esquerda) é dada em g/kg, a umidade do ar (ordenada da direita) em percentagem e a temperatura de bulbo seco (abscissa) em ºC, julgue os itens a seguir.

Quando o clima é quente e seco, o ar externo é, em geral, mais quente que o interno. Nessa condição, deve-se evitar a ventilação constante.

A implantação de projetos arquitetônicos, urbanísticos e paisagísticos requer, entre as premissas básicas, a análise topográfica que orientará os estudos preliminares e execução de terraplenagem. A esse respeito, analise as afirmativas a seguir:

I. A análise do local, mediante relatório de vistoria do terreno, deverá indicar, minimamente, a ocorrência de áreas não edificáveis, áreas alagáveis e outras limitações para o desenvolvimento do projeto, bem como as limitações do meio físico e as condições de infra e superestrutura identificadas na área e, também, nas concessionárias.

II. Os estudos preliminares de terraplenagem devem apresentar cortes esquemáticos que indiquem a proposta de intervenção, bem como a estimativa preliminar do volume de corte e aterro, indicando, inclusive, as diretrizes de drenagem.

III. O projeto de terraplenagem a partir da altimetria conterá identificações de taludes (“off-set”), localização das seções do perfil do terreno natural, curvas de nível de metro em metro, com indicação de valores dos níveis de cinco em cinco metros e cotas definitivas dos patamares, dos eixos das vias e outros pontos notáveis que caracterizam a situação geológica e geotécnica da área de intervenção.

Assinale:

Com relação ao AutoCAD, julgue os itens subseqüentes.

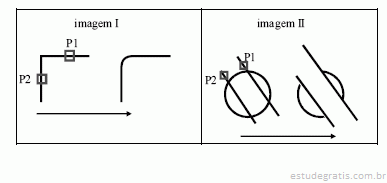

Considere que as imagens abaixo foram obtidas por meio do programa AutoCAD. Nesse caso, a ferramenta utilizada para produzir o efeito demonstrado na imagem I foi a Fillet, enquanto, na imagem II, foi a Offset.

No que se refere a coberturas, esquadrias e revestimentos, julgue os itens subseqüentes.

A cobertura em shed favorece a iluminação e a ventilação naturais ao mesmo tempo em que se presta a grandes vãos.
