Questões de Arquitetura do ano 2007

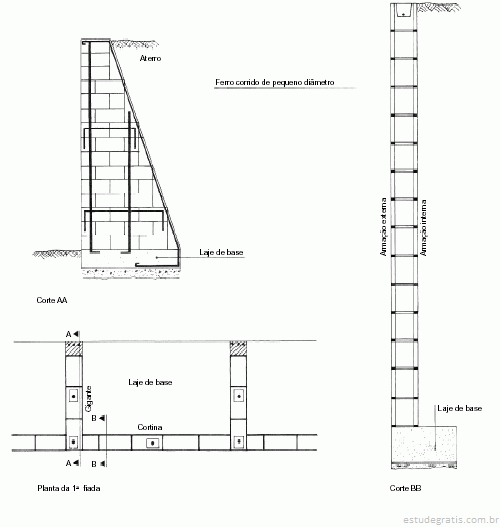

Considere a planta e os cortes A e B do projeto em alvenaria de blocos de concreto estrutural de 14 × 19 × 39 cm, e as afirmativas abaixo.

I. Trata-se de um muro de contenção/cortina com altura superior a 1,50 m, armado horizontalmente com ferros corridos acomodados entre as fiadas.

II. Contrafortes (gigantes) também em alvenaria armada são engastados na base.

III. A estabilidade do conjunto é mantida pelo próprio peso do aterro sobre a base.

Está correto o que se afirma APENAS em

Considere os seguintes conceitos relativos à escolha e execução de fundações:

I. Fundação em superfície, do tipo sapata e bloco, somente é econômica quando o nível de assentamento possa ser fixado em profundidade inferior a 3,0 metros.

II. Nas fundações profundas as pressões se transmitem ao solo em duas parcelas: pela base e pelo atrito lateral da fundação, tendo essas duas parcelas ordens de grandeza comparáveis.

III. A ocorrência de lençol d'água superficial elimina a hipótese de emprego de estacas tipo "Franki", sendo recomendável nesse caso o emprego de estacas pré-moldadas tipo "Strauss".

Está correto o que se afirma APENAS em

No que se refere às normas de desenho técnico, julgue os itens a seguir.

As plantas de situação devem conter a indicação do norte, as curvas de nível existentes e projetadas, as vias de acesso, o entorno próximo, as indicações das edificações projetadas e a escala.

No que se refere às normas de desenho técnico, julgue os itens a seguir.

As plantas de situação abrangem uma área de representação maior que a planta de locação.

No que se refere às normas de desenho técnico, julgue os itens a seguir.

Em uma planta, as partes da edificação acima do plano de corte, quando representadas, serão em linha tracejada grossa.
