Questões de Arquitetura do ano 2007

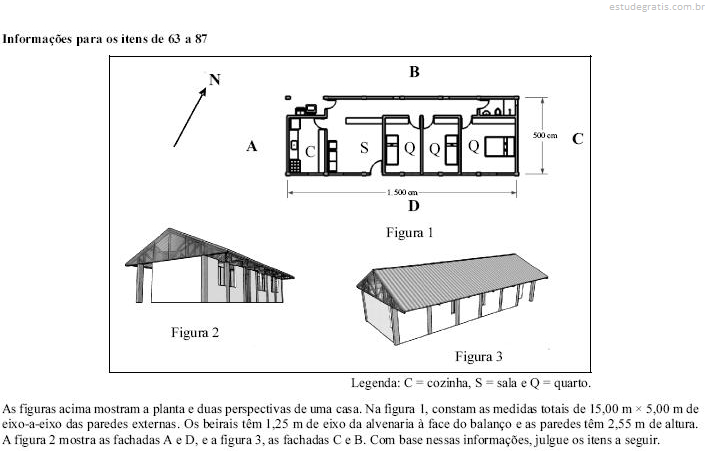

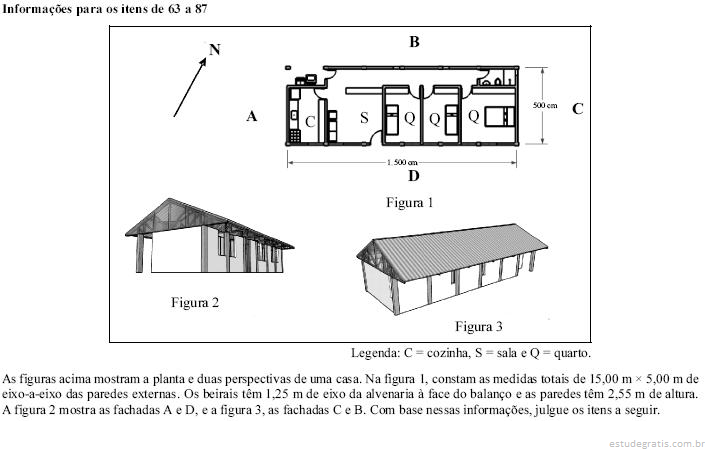

Julgue os itens seguintes, que se referem às técnicas de desenho e projeto usadas na representação da casa apresentada nas figuras 1, 2 e 3.

A representação da casa na figura 1 está incompleta pois falta a projeção da cobertura que deveria ser indicada com linha tracejada fina.

Julgue os itens seguintes, que se referem às técnicas de desenho e projeto usadas na representação da casa apresentada nas figuras 1, 2 e 3.

Na figura 1, as linhas de parede estão corretas, mas móveis, bancadas e louças sanitárias deveriam ser representados com linhas mais finas pois estão em vista.

Julgue os itens seguintes, que se referem às técnicas de desenho e projeto usadas na representação da casa apresentada nas figuras 1, 2 e 3.

Com relação às perspectivas, tem-se que: na figura 2, o observador está na altura humana média (1,70 m) e a figura 3 corresponde a uma vista aérea, também chamada de vista de pássaro.

No que se refere às instalações hidráulicas da casa unifamiliar mostrada nas figuras 1, 2 e 3, julgue os próximos itens.

Considere que cada quarto será ocupado por duas pessoas, que o consumo de água é estimado em 150 L per capita/dia e que se deseje uma reserva de água para dois dias de consumo. Nessa situação, um reservatório de 1.000 L de água atenderá a essa residência com folga.

No que se refere às instalações hidráulicas da casa unifamiliar mostrada nas figuras 1, 2 e 3, julgue os próximos itens.

Tendo em vista a economia de materiais, a melhor localização para um castelo de água externo deverá ser em um local entre as fachadas A e B.
