Questões de Arquitetura do ano 2007

Considerando que os projetos de instalações elétricas prediais são representados por meio dos símbolos gráficos estabelecidos pela NBR 5444, julgue os próximos itens com base na figura ao lado.

O símbolo indicado pelo número 6 corresponde a um quadro geral de distribuição.

Considerando que os projetos de instalações elétricas prediais são representados por meio dos símbolos gráficos estabelecidos pela NBR 5444, julgue os próximos itens com base na figura ao lado.

O símbolo 7 corresponde a um interruptor three-way ou paralelo.

Considerando que os projetos de instalações elétricas prediais são representados por meio dos símbolos gráficos estabelecidos pela NBR 5444, julgue os próximos itens com base na figura ao lado.

Os símbolos indicados pelos números 9 e 10 correspondem a caixas de passagem.

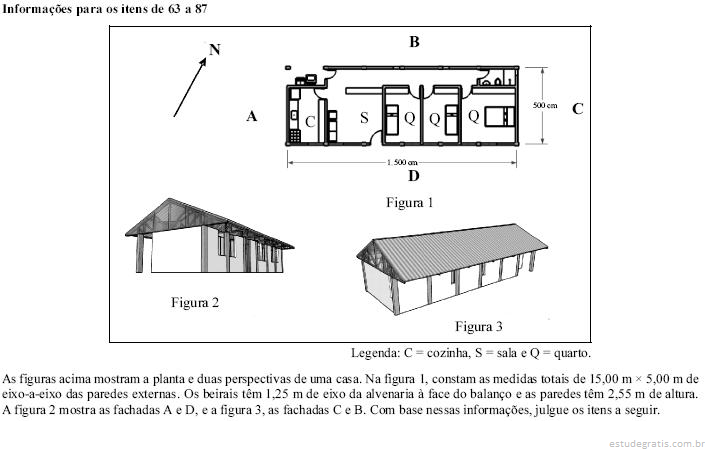

 Informações para os itens de 63 a 87

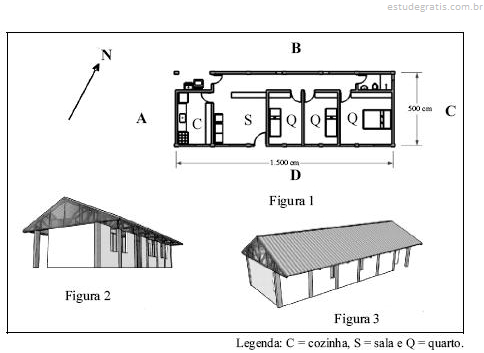

As figuras acima mostram a planta e duas perspectivas de uma casa. Na figura 1, constam as medidas totais de 15,00 m × 5,00 m de eixo-a-eixo das paredes externas. Os beirais têm 1,25 m de eixo da alvenaria à face do balanço e as paredes têm 2,55 m de altura. A figura 2 mostra as fachadas A e D, e a figura 3, as fachadas C e B.

 Com base nessas informações, julgue os itens a seguir.

Se a largura do corredor tem 1,25 m de eixo-a-eixo, o módulo de vedação (quadrícula em cima da qual são lançadas as paredes) é de 1,20 m medidos de eixo-a-eixo das paredes de alvenaria.

Na figura acima, está representada uma das janelas inseridas na fachada da casa apresentada nas figuras 1, 2 e 3. Considerando a área de ventilação mínima permitida de 1/10 da área do piso de cada ambiente e considerando ainda que a janela é composta de duas folhas de abrir e uma báscula, julgue os próximos itens.

Para efeito de alinhamento com as portas, a preocupação formal no desenho da janela levou à opção de uma báscula com 35 cm.
