Questões sobre Fluxograma

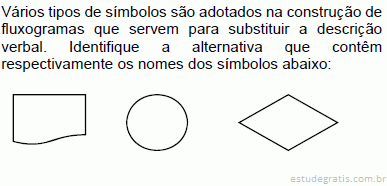

Os fluxogramas exercem importante papel no desenvolvimento e na padronização dos processos que constituem, por exemplo, um sistema de gestão da qualidade. Nos fluxogramas os símbolos na forma de retângulo, losango e círculo tem, respectivamente, como finalidade identificar os seguintes elementos de um processo:

No que se refere a ferramentas de análise de cenário interno e externo, balanced scorecard, mapeamento de processos e elaboração de indicadores, julgue os itens de 110 a 114. Um fluxograma descreve os elementos dos processos — fornecedores, entradas, saídas, indicadores de desempenho e clientes dos processos, entre outros —, sem se ater, necessariamente, à sequência das ações em que esses elementos são desenvolvidos.

Na simbologia utilizada na construção de fluxogramas, o símbolo  significa

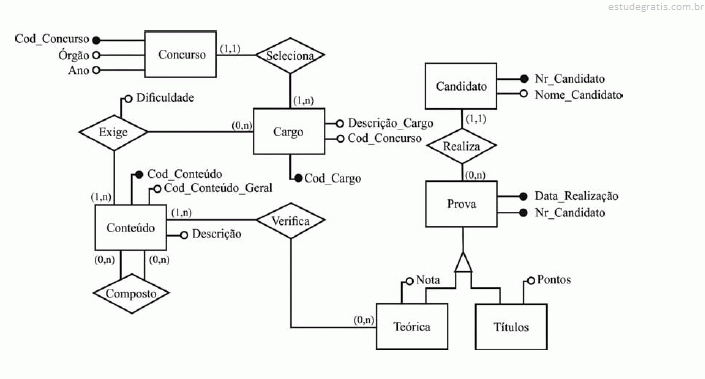

Considerando a figura acima, que apresenta um modelo de entidades e de relacionamento, julgue os próximos itens.

A cardinalidade da associação unária da entidade “Conteúdo” está modelada imprecisamente como (0, n), uma vez que todo o conteúdo composto deveria estar, obrigatoriamente, vinculado a um conteúdo mais geral.
