Questões Concurso INPE

No circuito acima, o transistor bipolar de junção, Q, é polarizado pelos resistores R_B1, R_B2, R_C e R_E. Considerando que esse circuito esteja sendo analisado para fins de manutenção, julgue os itens a seguir, quanto aos testes e às observações que podem ser realizados nesse circuito.

Se a corrente de base do transistor Q for desprezível em comparação à corrente que atravessa _RB1, então os resistores R_B1 e R_B2 formam um divisor de corrente.

O osciloscópio é um instrumento de bancada utilizado para observação da forma de onda de sinais ao longo do tempo. Sendo uma ferramenta para análise de circuitos elétricos e eletrônicos, auxilia nos procedimentos de reparo. A figura acima ilustra dois sinais senoidais na tela de um osciloscópio. O osciloscópio foi configurado com eixo vertical escalonado em 2 volts/divisão, para ambos canais de entrada, e o eixo horizontal, em 20 microsegundo/divisão.

Com base nessas informações, julgue os itens subsequentes.

A partir das formas de onda apresentadas na tela do osciloscópio, é correto afirmar que os dois sinais possuem a mesma frequência, ou frequências muito próximas.

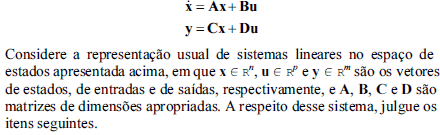

Os polos do sistema são sempre os elementos da diagonal da matriz A.

Se b = -2 e c = -1, então esse sistema será estável.

Ao se esboçar o lugar geométrico das raízes para esse sistema, um dos polos em malha fechada deverá tender a –4 com o aumento do ganho de realimentação.
