Questões Concurso INPE

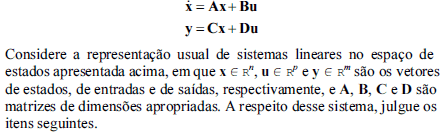

A ordem do sistema é n.

Para determinado sistema, existe um único valor para cada uma das matrizes A, B, C e D na representação em espaço de estados.

No circuito acima, o transistor bipolar de junção, Q, é polarizado pelos resistores R_B1, R_B2, R_C e R_E. Considerando que esse circuito esteja sendo analisado para fins de manutenção, julgue os itens a seguir, quanto aos testes e às observações que podem ser realizados nesse circuito.

Se o transistor Q estiver operando na região ativa, a tensão de emissor é pouco menor que a tensão de base.

No circuito acima, o transistor bipolar de junção, Q, é polarizado pelos resistores R_B1, R_B2, R_C e R_E. Considerando que esse circuito esteja sendo analisado para fins de manutenção, julgue os itens a seguir, quanto aos testes e às observações que podem ser realizados nesse circuito.

Se o transistor Q estiver operando na região ativa, a corrente de coletor é diretamente proporcional à corrente de base, para fins práticos e em torno de certo ponto de operação.

No circuito acima, o transistor bipolar de junção, Q, é polarizado pelos resistores R_B1, R_B2, R_C e R_E. Considerando que esse circuito esteja sendo analisado para fins de manutenção, julgue os itens a seguir, quanto aos testes e às observações que podem ser realizados nesse circuito.

Para se medir a corrente que entra no terminal de coletor do transistor Q, utilizando um amperímetro, basta colocar as pontas de teste entre os terminais de R_C, sem desfazer qualquer ligação no circuito.
