#Questão 793990 - Engenharia Eletrônica, Sistemas de Controle, CESPE / CEBRASPE, 2004, Agência Brasileira de Inteligência (ABIN), Analista de Informações

#Questão 793991 - Engenharia Eletrônica, Sistemas de Controle, CESPE / CEBRASPE, 2004, Agência Brasileira de Inteligência (ABIN), Analista de Informações

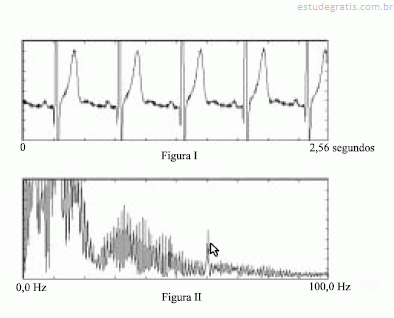

A figura I acima mostra um sinal analógico de eletrocardiografia (ECG), que foi digitalizado corretamente à taxa de 200 amostras/segundo. A figura II ilustra o espectro de amplitude desse sinal no domínio da transformada discreta de Fourier — DFT (discrete Fourier transform). Para efeito de visualização, as raias espectrais de Fourier foram interpoladas por meio de uma função do primeiro grau. A partir dessas informações, julgue os itens que se seguem.

Em número de amostras, o comprimento da janela temporal visualizada na figura I é inferior a 600 amostras.

C) Certo

E) Errado

#Questão 793992 - Engenharia Eletrônica, Sistemas de Controle, CESPE / CEBRASPE, 2004, Agência Brasileira de Inteligência (ABIN), Analista de Informações

A figura I acima mostra um sinal analógico de eletrocardiografia (ECG), que foi digitalizado corretamente à taxa de 200 amostras/segundo. A figura II ilustra o espectro de amplitude desse sinal no domínio da transformada discreta de Fourier — DFT (discrete Fourier transform). Para efeito de visualização, as raias espectrais de Fourier foram interpoladas por meio de uma função do primeiro grau. A partir dessas informações, julgue os itens que se seguem.

O pico identificado na figura II por

corresponde a um componente de 60 Hz e, possivelmente, constitui ruído induzido no sinal digitalizado pela rede de alimentação elétrica.

C) Certo

E) Errado

#Questão 794036 - Engenharia Eletrônica, Eletrônica Analógica, CESPE / CEBRASPE, 2004, Agência Brasileira de Inteligência (ABIN), Analista de Informações

A figura I acima mostra um sinal analógico de eletrocardiografia (ECG), que foi digitalizado corretamente à taxa de 200 amostras/segundo. A figura II ilustra o espectro de amplitude desse sinal no domínio da transformada discreta de Fourier — DFT (discrete Fourier transform). Para efeito de visualização, as raias espectrais de Fourier foram interpoladas por meio de uma função do primeiro grau. A partir dessas informações, julgue os itens que se seguem.

O espectro de amplitude do sinal de ECG mostrado na figura I pode ser corretamente calculado utilizando-se uma FFT (fast Fourier transform) de comprimento igual a 256 amostras.

C) Certo

E) Errado

#Questão 794037 - Engenharia Eletrônica, Eletrônica Analógica, CESPE / CEBRASPE, 2004, Agência Brasileira de Inteligência (ABIN), Analista de Informações

A figura I acima mostra um sinal analógico de eletrocardiografia (ECG), que foi digitalizado corretamente à taxa de 200 amostras/segundo. A figura II ilustra o espectro de amplitude desse sinal no domínio da transformada discreta de Fourier — DFT (discrete Fourier transform). Para efeito de visualização, as raias espectrais de Fourier foram interpoladas por meio de uma função do primeiro grau. A partir dessas informações, julgue os itens que se seguem.

Caso houvesse 1.024 amostras do sinal de ECG, o esforço computacional necessário para se computar a sua FFT seria de 10.240 operações complexas.

C) Certo

E) Errado
