Questões de Engenharia Eletrônica do ano 2004

      A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.

► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).

► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s₁(t), no formato NRZ polar, à taxa de 4 Mbps.

► O sinal s₁(t),  é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s₂(t),  de freqüência central 100 MHz.

► O sinal s₂(t),  é injetado em um upconverter, o que resulta no sinal s₃(t),  de freqüência central 10 GHz.

► O sinal s₃(t),  é amplificado em potência e em seguida filtrado, gerando o sinal s₄(t), A potência do sinal s₄(t),  é igual a 0,5 W.

► O sinal s₄(t),  é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.

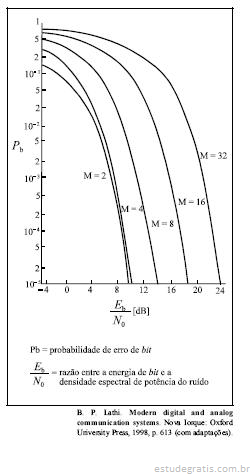

       Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é

A uma temperatura ambiente de 300 K, a figura de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é superior a 6 dB.

A seleção apropriada e o controle de propriedades de materiais são de fundamental importância para o desempenho de obras civis. Acerca desse assunto, julgue os itens subseqüentes.

Não se deve utilizar seixos rolados para a confecção de concretos.

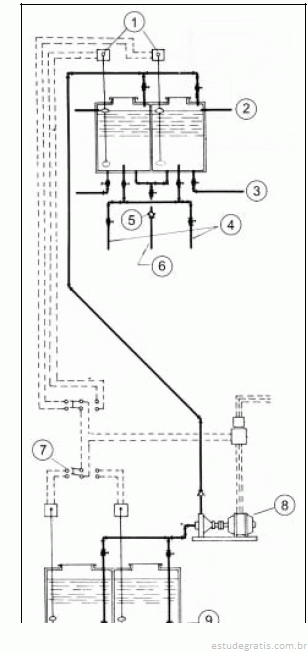

A respeito da figura anterior, que mostra esquematicamente o desenho de alguns componentes de instalações elétrica e hidráulica típicas para o bombeamento de água em um prédio, julgue as associações propostas, nos itens que se seguem, entre número e nome do componente.

5 válvula de retenção

Julgue o item a seguir, relativo à conversão entre sistemas de numeração, considerando que o sistema de numeração é indicado em subscrito. FD_HEXADECIMAL = 253_DECIMAL

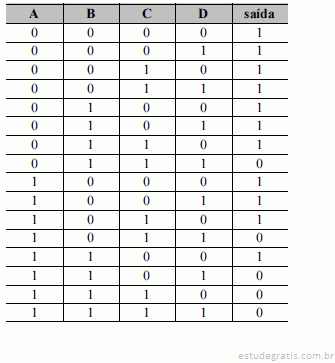

Solicitou-se a um engenheiro que elaborasse um circuito lógico com quatro entradas — A, B, C e D — e uma saída — saída —, que detectasse quando a quantidade de bits 1 apresentados em sua entrada fosse menor ou igual a dois. O engenheiro, então, elaborou, para esse circuito, a tabela-verdade mostrada acima.

Com relação a essa tabela e a possíveis realizações físicas da mesma, julgue os itens seguintes.
