Questões de Engenharia Elétrica da NCE

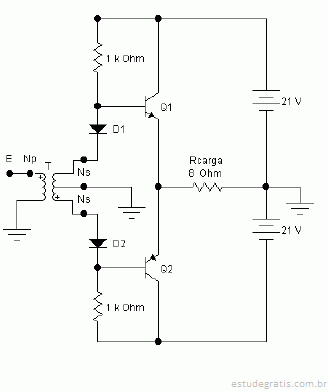

O circuito abaixo está perfeitamente polarizado, os semicondutores são de silício e suportam as tensões e correntes do circuito. Os transistores têm ganhos de corrente elevados.

O transformador é ideal e tem relação de espiras Np/Ns=1 (Ns é o número de espiras entre cada um dos terminais e a tomada central). A entrada no ponto E, em relação à terra, é um sinal senoidal de 16 V de pico.

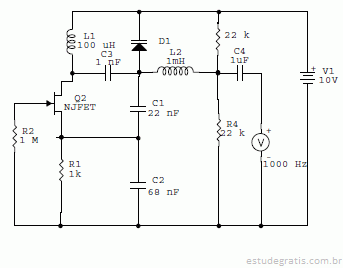

Um engenheiro recebeu para análise o circuito abaixo, que está perfeitamente polarizado e funcionando.

Concluiu que o circuito é um:

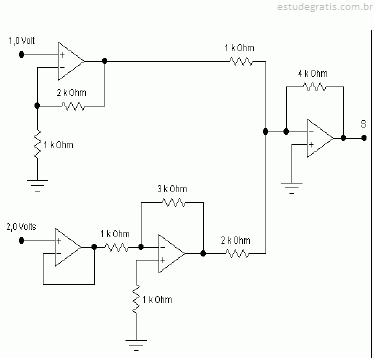

No circuito abaixo os resistores têm valores exatos e os operacionais são ideais.

A tensão de saída no ponto S terá um valor de:

Quando o nível de ruído permite, usamos a modulação digital 64 QAM, obtida pela composição dos fasores ortogonais I (In-Phase) e Q (Quadrature).
Para que sejam geradas as amplitudes e fases dessa modulação, os valores de I e Q são:

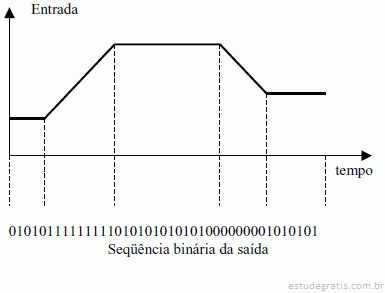

Estão representados abaixo o gráfico da tensão em relação ao tempo, da entrada de um modulador, e a correspondente Seqüência Binária da saída desse modulador.

Podemos concluir que é um modulador:
