Listagem de Questões de Engenharia Elétrica da NCE

#Questão 415055 - Engenharia Elétrica, Circuitos, NCE, 2007, ELETROBRÁS, Engenheiro

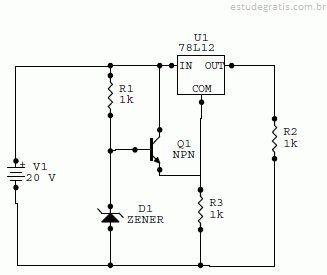

O integrado 78L12 é um regulador de tensão de +12 Volts de baixa potência. É dado o circuito abaixo, em que o D1 é um diodo Zener de 5,6 Volts.

O valor mais próximo para a tensão sobre o resistor R2 é de:

#Questão 415057 - Engenharia Elétrica, Circuitos, NCE, 2007, ELETROBRÁS, Engenheiro

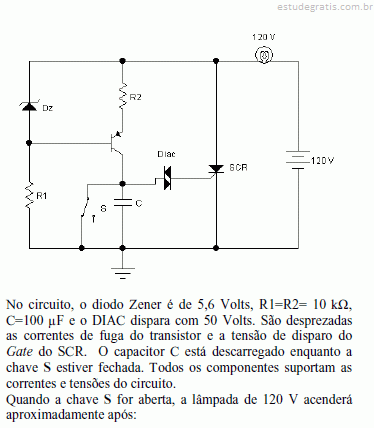

O circuito abaixo é um temporizador acionado pela chave S.

#Questão 415058 - Engenharia Elétrica, Circuitos, NCE, 2007, ELETROBRÁS, Engenheiro

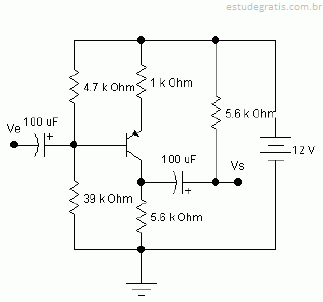

No circuito abaixo o transistor apresenta hfe muito grande e os capacitores têm reatâncias desprezíveis na freqüência de operação.

O ganho de tensão Vs/Ve é próximo de:

#Questão 415059 - Engenharia Elétrica, Circuitos, NCE, 2007, ELETROBRÁS, Engenheiro

O diagrama abaixo é de uma topologia usada em fontes chaveadas onde, através de uma tensão positiva e contínua de entrada, obtemos uma tensão negativa na saída.

Essa topologia é conhecida por:

#Questão 415061 - Engenharia Elétrica, Circuitos, NCE, 2007, ELETROBRÁS, Engenheiro

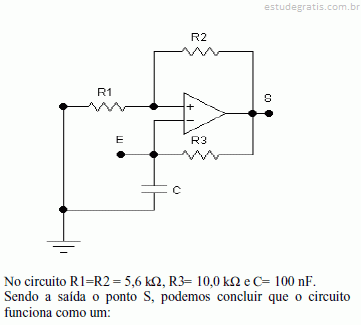

No circuito abaixo o operacional pode ser considerado ideal e perfeitamente polarizado com duas fontes: uma positiva, + Vcc, e outra negativa, - Vcc, de modo que o circuito está funcionando.
