Questões de Engenharia Elétrica da NCE

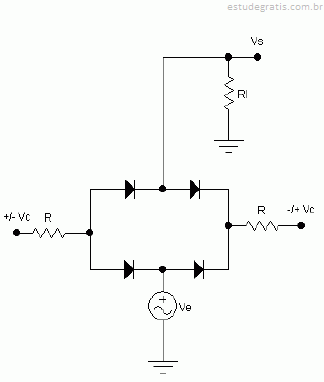

Analise o circuito abaixo, onde os diodos são ideais, (+/- Vc) e (-/+ Vc) são fontes de tensões quadradas simétricas, com amplitudes de +/- 10,0 Volts e Ve é um sinal senoidal, com amplitude de 5,0 Volts.

Devem ser feitas medidas em um transistor, de modo que se obtenham os parâmetros do circuito equivalente híbrido incremental, caracterizado pelas funções:

V_be= f (I_b, V_ce) e I_c= f (I_b, V_ce).

Os respectivos valores incrementais são:
v_be= tensão entre base e o emissor;
i_b= corrente da base;
i_c= corrente de coletor;
v_ce = tensão entre coletor e emissor.

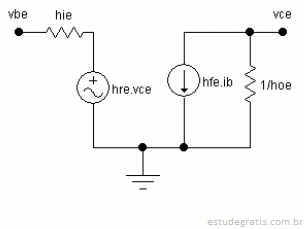

É dado o circuito equivalente híbrido "h":

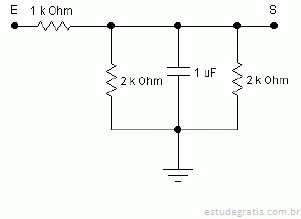

No circuito abaixo os resistores e o capacitor são ideais e com valores exatos. É aplicado, entre o ponto E e o ponto de aterramento do circuito, um degrau de tensão.

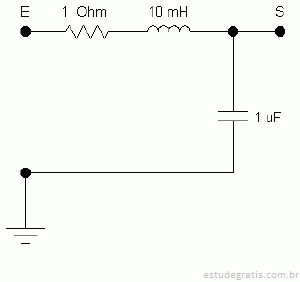

Analise o circuito abaixo, onde os componentes são ideais, sendo a entrada um sinal de tensão acoplado ao ponto E e a saída no ponto S, relacionadas ao ponto de aterramento.

Se o sinal de entrada for uma tensão e_e (t) = 2 sen 10⁴ t (em volts), o sinal de saída e_s (t) terá uma amplitude máxima e uma diferença de fase em relação à entrada, respectivamente, de:

A)

200,0 Volts e uma fase de – /2 rad;

B)

100,0 Volts e uma fase de +  rad;

C) 20,0 Volts e uma fase de – 3/2 rad;

D)

1,0 Volt e uma fase de + /2 rad;

E)

0,2 Volts e uma fase de 0 rad.

O amplificador do circuito abaixo apresenta uma impedância de entrada infinita (no ponto 1 em relação à terra) e uma impedância de saída nula (no ponto 2 em relação à terra), quando a chave está aberta. Apresenta também um ganho de tensão entre os pontos 2 e 1 de - 9 (A₂₁ = – 9).

Quando a chave for fechada, a impedância de entrada entre o ponto 1 e a terra será:

A)

de 10

B)

de 100

C)

de 1000

D) de 10.000

E)

infinita.
