Listagem de Questões de Engenharia Elétrica da NCE

#Questão 415048 - Engenharia Elétrica, Circuitos, NCE, 2007, ELETROBRÁS, Engenheiro

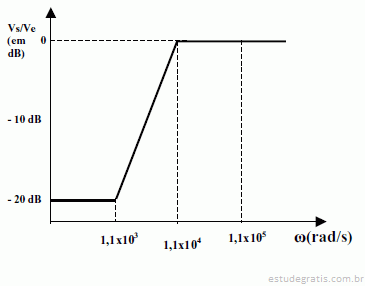

Um engenheiro recebeu uma especificação quanto à resposta em freqüência de um circuito, mostrada abaixo, e que deverá ser implementada, sendo a tensão de entrada [ve (t)] e a de saída [vs (t)], senoidais.

Foram inicialmente escolhidos os circuitos (1), (2), e (3), abaixo

.

A melhor solução para a implementação será a escolha do circuito:

#Questão 415049 - Engenharia Elétrica, Circuitos, NCE, 2007, ELETROBRÁS, Engenheiro

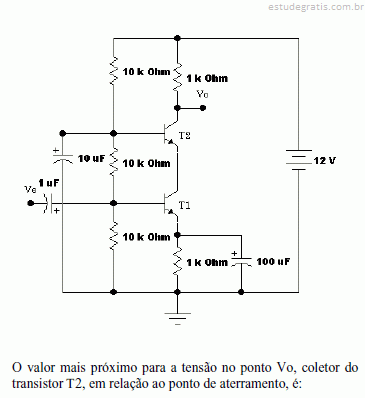

O circuito abaixo é conhecido como configuração Cascode e os transistores têm ganhos de corrente (hFE) muito grandes.

#Questão 415051 - Engenharia Elétrica, Circuitos, NCE, 2007, ELETROBRÁS, Engenheiro

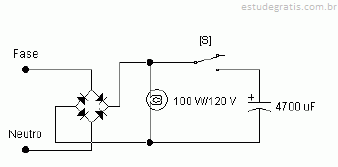

O circuito abaixo é alimentado pela tensão de 120 VAC da rede elétrica, e os diodos são ideais.

Quando a chave S for fechada, a potência na lâmpada será aproximadamente de:

#Questão 415052 - Engenharia Elétrica, Circuitos, NCE, 2007, ELETROBRÁS, Engenheiro

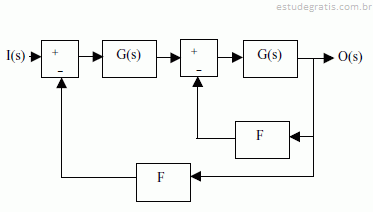

É dado um sistema realimentado abaixo, onde a entrada é I(s) e a saída é O(s).

A função de transferência H(s)= O(s)/I(s) é igual a:

#Questão 415054 - Engenharia Elétrica, Circuitos, NCE, 2007, ELETROBRÁS, Engenheiro

Um transmissor de RF com 10 W de saída é acoplado a um Amplificador (Booster) de 10 dB, perfeitamente acoplado e, este, a uma carga, estando todo o sistema perfeitamente casado. A potência na carga será de:
