Questões de Engenharia Elétrica da NCE

Um sistema equilibrado (fuga de corrente nula) apresenta, nas três fases, correntes de

I₁ = I₂ = I₃= 33A. Vetorialmente, pode-se afirmar que a corrente no neutro é igual a:

A potência disponível que será obtida para um sistema elétrico com uma configuração de dois transformadores em paralelo de 10 e 20kVA, com impedâncias percentuais de 4 e 5%, respectivamente, será de :

No circuito abaixo os componentes podem ser considerados ideais.

Um engenheiro deve testar um transformador como o apresentado abaixo.

Mediu com uma ponte a indutância entre os terminais 1 e 2 (primário), com os terminais 3 e 4 (secundário) abertos, encontrando um valor de 4,0 mH e, em seguida, a indutância entre os terminais 3 e 4, com os terminais 1 e 2 abertos, encontrando um valor de 9 mH. Continuando a análise, ligou o terminal 2 ao terminal 3 e mediu a indutância entre os terminais 1 e 4, encontrando um valor de 17,0 mH. Calculou, com esses valores, o fator de acoplamento entre o primário e secundário, encontrando:

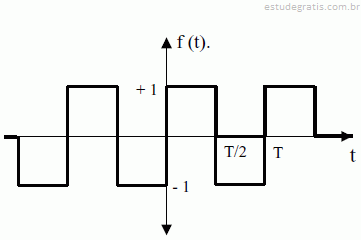

A forma de onda abaixo é uma onda quadrada de tensão em função do tempo t, chamada de função ímpar, denominação dada quando f (-t) = - f(t).

No desenvolvimento de f(t) em Série de Fourier, o quinto harmônico de tensão na mesma unidade, considerando-se o fundamental como primeiro, será:
