Questões sobre Subestações e Equipamentos Elétricos

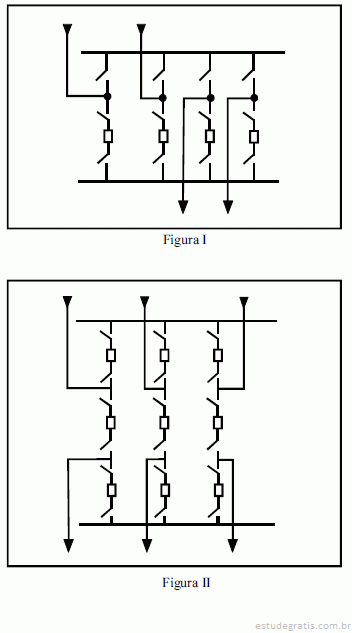

As figuras I e II acima mostram dois arranjos de subestações. A respeito desses arranjos, julgue os itens subseqüentes.

O arranjo da figura II é conhecido como arranjo em disjuntor-e-meio.

Um trabalho de manutenção deverá ser realizado em uma instalação elétrica de alta tensão de uma determinada companhia de energia elétrica. Acerca desse tipo de trabalho, julgue os itens a seguir.

Deve ser dada atenção especial quando da utilização de aparelhos de medição que possam gerar tensões elevadas.

Um trabalho de manutenção deverá ser realizado em uma instalação elétrica de alta tensão de uma determinada companhia de energia elétrica. Acerca desse tipo de trabalho, julgue os itens a seguir.

Em um trabalho de manutenção preventiva em um transformador, um local adequado para utilização como ponto de aterramento móvel temporário é o neutro do equipamento.

Planejou-se a construção de uma subestação de transmissão em um determinado local, tendo como finalidade a manobra de equipamentos e a elevação do nível de tensão. A elevação da tensão possibiltará a transmissão de considerável bloco de energia. Em relação à operação dessa subestação, julgue os itens seguintes.

Por ser do tipo elevadora, a subestação pode prescindir da existência de serviço auxiliar, porque o suprimento do local pode ser realizado a partir de rede elétrica ligada diretamente no lado da menor tensão da subestação.

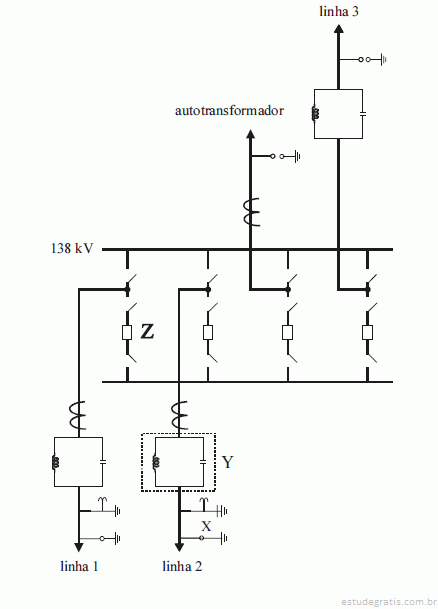

Com base no desenho acima, que mostra o diagrama unifilar da parte em 138 kV de uma subestação de transmissão cujas tensões são 230 kV e 138 kV, julgue as associações propostas nos itens subseqüentes, quanto à simbologia dos equipamentos indicados por X, Y e Z (o elemento Y corresponde à indicação interna do retângulo pontilhado).

X – pára-raios
