Questões sobre Subestações e Equipamentos Elétricos

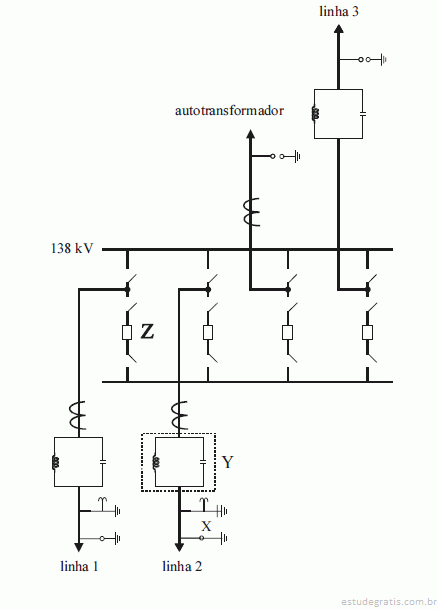

Com base no desenho acima, que mostra o diagrama unifilar da parte em 138 kV de uma subestação de transmissão cujas tensões são 230 kV e 138 kV, julgue as associações propostas nos itens subseqüentes, quanto à simbologia dos equipamentos indicados por X, Y e Z (o elemento Y corresponde à indicação interna do retângulo pontilhado).

Y – compensador estático de reativo

Planejou-se a construção de uma subestação de transmissão em um determinado local, tendo como finalidade a manobra de equipamentos e a elevação do nível de tensão. A elevação da tensão possibiltará a transmissão de considerável bloco de energia. Em relação à operação dessa subestação, julgue os itens seguintes.

Se existir banco de capacitores em derivação (shunt) na subestação, a ligação desses equipamentos ao barramento apropriado somente será possível se o referido barramento estiver operando, no mínimo, com a tensão nominal.

Uma rede trifásica equilibrada e simétrica alimenta uma carga também equilibrada, cuja tensão de linha é igual a 380 V. Sabe-se que a carga absorve potência de 3,8 kW com fator de potência unitário. A respeito do funcionamento da carga conectada à rede elétrica, julgue os itens que se seguem.

A potência aparente da carga é igual a 3,8 kVA.

Uma rede trifásica equilibrada e simétrica alimenta uma carga também equilibrada, cuja tensão de linha é igual a 380 V. Sabe-se que a carga absorve potência de 3,8 kW com fator de potência unitário. A respeito do funcionamento da carga conectada à rede elétrica, julgue os itens que se seguem.

Se a carga estiver ligada em triângulo, a corrente de linha que é fornecida pela rede será aproximadamente igual a 3,3 A.

No que se refere a procedimentos gerais de manutenção preventiva e corretiva em equipamentos eletrônicos, julgue os itens subseqüentes.

Na verificação de cabos para comunicação de dados ponto-a-ponto entre equipamentos, o contato elétrico deve ser verificado pino-a-pino; por exemplo, o pino n.º 1 de um lado do cabo deve estar conectado ao mesmo pino n.º 1 da outra extremidade.
