Questões sobre Subestações e Equipamentos Elétricos

Julgue os itens que se seguem, a respeito do conversor analógico-digital (A/D), considerando a complexidade dos circuitos e a influência da variação de temperatura. Os resistores de peso binário são utilizados na construção de conversores A/D com baixa dependência à temperatura e com alta resolução.
  • C. Certo
  • E. Errado
Clique em uma opção abaixo para responder a questão:

Considerando o diagrama de blocos precedente, que representa o transmissor de um sistema PCM, julgue os itens a seguir.

O sinal de entrada é amostrado com um trem de pulsos retangulares com a maior largura de pulso possível, a fim de se diminuir o erro de amostragem.
  • C. Certo
  • E. Errado
Clique em uma opção abaixo para responder a questão:

No que concerne aos tipos de arranjos de barramentos utilizados em subestações, relacione as colunas e assinale a alternativa com a sequência correta.

V. Por não haver referência de potencial nesse arranjo, são necessários equipamentos em todos os circuitos, para sincronização, linha viva ou indicação de tensão.

W. São necessárias 4 (quatro) chaves para cada circuito, em tal arranjo.

X. Em tal arranjo, cada circuito possui dois disjuntores dedicados. Além disso, se os circuitos não estiverem conectados nas duas barras, em caso de uma falha no disjuntor, será perdida metade dos circuitos.

Y. Trata-se de um arranjo equivalente ao Barramento Duplo, Disjuntor Duplo, com uma importante simplificação que mantém quase a mesma confiabilidade e flexibilidade operacional que aquele arranjo.

Z. Nesse arranjo, somente serão desligados os consumidores ligados à seção afetada, caso haja uma falha na barra. Além disso, tal arranjo possui um disjuntor de barra.

1. Duplo Barramento Simples.

2. Barramento em Anel.

3. Barramento Simples seccionado.

4. Barramento Duplo, um Disjuntor.

5. Barramento Duplo com Disjuntor e Meio.

  • A. V1 – W2 – X3 – Y4 – Z5.
  • B. V2 – W1 – X3 – Y5 – Z4.
  • C. V3 – W2 – X1 – Y4 – Z5.
  • D. V2 – W4 – X1 – Y5 – Z3.
  • E. V5 – W4 – X3 – Y2 – Z1.
Clique em uma opção abaixo para responder a questão:
Sobre fontes de alimentação lineares e chaveadas, é correto afirmar que
  • A. O conversor Flyback não pode operar no modo descontínuo de corrente e, nesse caso, a energia armazenada no núcleo do seu transformador é totalmente transferida para a saída durante seu período de operação.
  • B. No conversor CUK, o valor da corrente que circula no diodo é igual ao quadrado da soma das correntes nos indutores e inversamente proporcional à largura de pulso em regime estático.
  • C. A tensão de saída em um conversor Buck- Boost é diretamente proporcional à tensão de entrada e à largura de pulso em regime estático.
  • D. O conversor ZETA apresenta topologia que permite operar com menos componentes do que o conversor Forward, porém emite mais ruído devido à comutação de seus dois transistores operando em simetria complementar.
  • E. O conversor Forward é definido como sendo um conversor ZETA sem isolação entre a entrada e a saída, conferindo ampla atuação na elevação de tensão.
Clique em uma opção abaixo para responder a questão:

De acordo com a topologia apresentada no circuito da figura anterior, utilizado para realizar uma operação lógica, julgue os próximos itens.

Se A = 1 e B = 0, somente os transistores NMOS da entrada A e os PMOS da entrada B estarão conduzindo.
  • C. Certo
  • E. Errado
Clique em uma opção abaixo para responder a questão:
A respeito de materiais condutores, isolantes e magnéticos, julgue os itens a seguir. O dipolo elétrico é o conjunto de duas cargas elétricas de mesmo valor absoluto e de sinais iguais.
  • C. Certo
  • E. Errado
Clique em uma opção abaixo para responder a questão:
Para o atendimento de um equipamento elétrico resistivo monofásico de 10 kW e tensão de 400 V, foi utilizado um fio com queda de tensão unitária de 8 V/A.km, considerando os dois condutores do circuito. O maior comprimento admitido para esse circuito, de modo que a queda de tensão não ultrapasse 4%, é de:
  • A. 82 m
  • B. 60 m
  • C. 20 m
  • D. 40 m
  • E. 80 m
Clique em uma opção abaixo para responder a questão:
onsidere uma subestação em uma indústria, cuja potência de curto-circuito na entrada é de 125 kVA, e a potência do transformador desta subestação é de 500 kVA. Adotando-se que a tensão de base é igual à tensão de entrada do transformador, e a potência de base é igual à potência do transformador, pode-se afirmar que a impedância reduzida do sistema, em p.u, é igual a:
  • A. 4,0
  • B. 2,0
  • C. 2,5
  • D. 1,0
  • E. 0,2
Clique em uma opção abaixo para responder a questão:

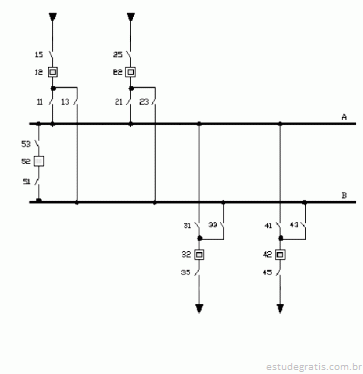

Dado o diagrama unifilar de um esquema elétrico típico de subestações de sistemas elétricos de potência, pode-se concluir que se trata de:

  • A. Barramento simples.
  • B. Barramento em anel.
  • C. Barra dupla com disjuntor e meio.
  • D. Barramento simples com duas entradas radiais e um ou mais transformadores.
  • E. Barra dupla com disjuntor simples.
Clique em uma opção abaixo para responder a questão:

Acerca do funcionamento dos transistores bipolares, analise as proposições a seguir.

1) Os dois modos básicos para operar um transistor são a polarização de base (circuitos de chaveamento) e a polarização de emissor (circuitos amplificadores).

2) O ganho de corrente de um transistor é definido como a razão da corrente do emissor pela corrente de base (IE/IB).

3) Se num circuito com um transistor o resistor de base for curto-circuitado, o transistor será danificado.

Está(ão) correta(s):

  • A. 1, apenas.
  • B. 1 e 2, apenas.
  • C. 1 e 3, apenas
  • D. 2 e 3, apenas
  • E. 1, 2 e 3.
Clique em uma opção abaixo para responder a questão:
