Questões sobre Subestações e Equipamentos Elétricos

No que se refere a procedimentos gerais de manutenção preventiva e corretiva em equipamentos eletrônicos, julgue os itens subseqüentes.

O álcool isopropílico é uma substância comumente usada para limpeza de componentes sensores de equipamentos eletrônicos.

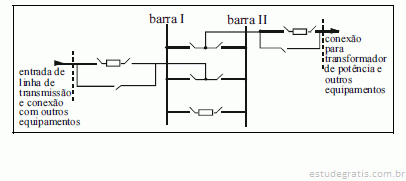

A figura acima mostra a configuração de um arranjo básico adotado em uma subestação de determinado sistema elétrico de potência, na forma de diagrama unifilar, no qual são destacadas as conexões entre barramentos, disjuntores e chaves seccionadoras. Com base nesse esquema, julgue os itens que se seguem.

Esse arranjo é adequado para utilização em subestações de níveis de tensão em 230 kV ou 345 kV.

De acordo com as funções que desempenham em subestações de alta-tensão, as chaves podem ser classificadas como seccionadoras de terra, de operação em carga e de aterramento rápido. Julgue os itens a seguir, no referente a chaves seccionadoras.

Essas chaves podem ser utilizadas para isolar equipamentos, tais como capacitores séries, disjuntores e reatores, para fins de manutenção.

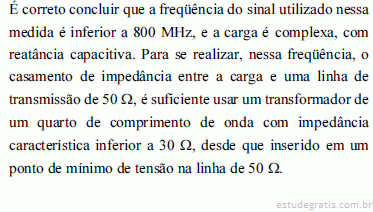

Com o objetivo de determinar os parâmetros da carga de um sistema e de se projetar uma rede de casamento de impedância para essa carga, foram realizadas medidas por meio de uma linha de transmissão fendida de impedância característica de 50 Ω. Considere que se obtiveram os seguintes resultados: distância de 9 cm entre a carga e o primeiro mínimo de tensão; distância de 21 cm entre dois mínimos sucessivos de tensão; coeficiente de onda estacionária na carga igual a 4. A partir dessas informações, julgue o item a seguir, assumindo perdas desprezíveis no sistema.

Julgue os itens a seguir acerca de subestações em um sistema de transmissão de energia elétrica em extra alta-tensão.

Nesses tipos de subestações normalmente existem instalações para o seccionamento de linhas de transmissão.
