Questões sobre Subestações e Equipamentos Elétricos

A programação de serviços de manutenção típica passa pela definição diária de tarefas que são executadas em função de recursos disponíveis e da viabilidade para liberação dos equipamentos. A respeito desse assunto, julgue os itens seguintes.

Considere que os serviços de manutenção sejam classificados, em função de sua importância no processo de manutenção, em quatro estados, do mais alto para o mais baixo, como: emergência, urgência, normal operacional e normal. Nessa classificação, o estado urgência é prioritário em relação ao estado emergência, caso a duração desse último estado de manutenção seja superior a uma hora.

A respeito de equipamentos elétricos e suas funções, julgue os itens seguintes.

A bucha de passagem é um equipamento adequado para se realizar a passagem de um circuito aéreo de um cubículo fechado a outro cubículo vizinho.

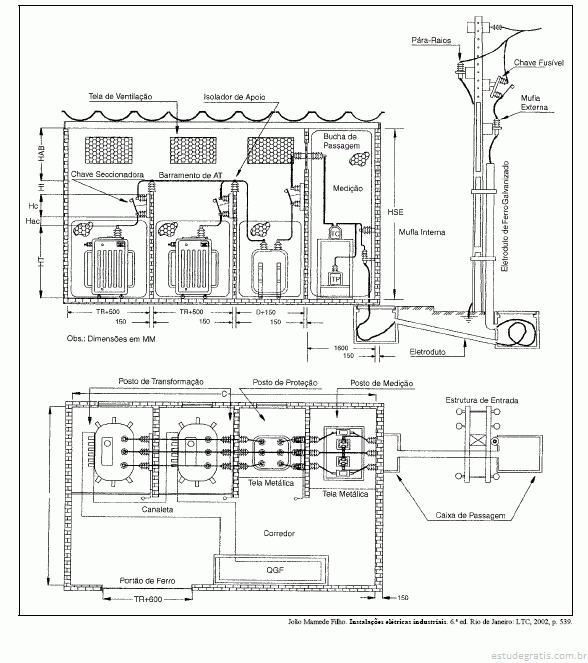

A figura acima mostra as vistas lateral e superior de uma subestação rebaixadora de consumidor industrial. Com relação a essa subestação e ao sistema elétrico industrial a que ela pertence, julgue os itens subseqüentes.

A subestação apresenta chaves seccionadoras tripolares de alta tensão para manobras a vazio e disjuntor tripolar de alta tensão.

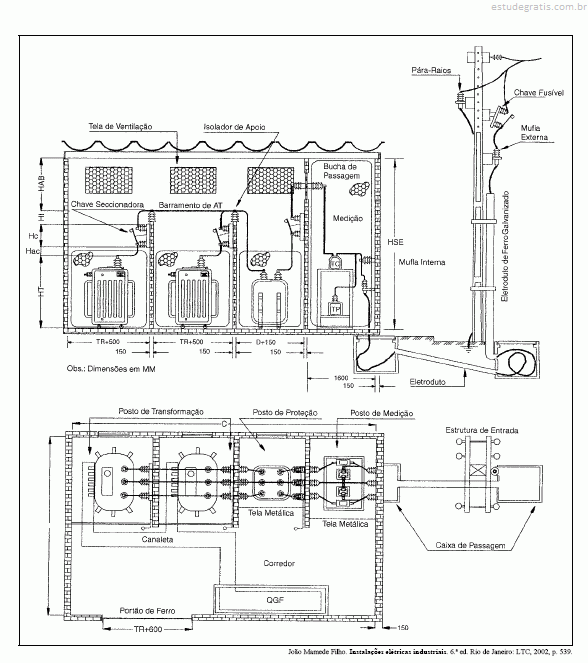

A figura acima mostra as vistas lateral e superior de uma subestação rebaixadora de consumidor industrial. Com relação a essa subestação e ao sistema elétrico industrial a que ela pertence, julgue os itens subseqüentes.

O disjuntor da subestação pode ser um disjuntor a óleo, que é capaz de realizar manobras com carga e que utiliza uma câmara com óleo para a extinção do arco.

A figura acima mostra as vistas lateral e superior de uma subestação rebaixadora de consumidor industrial. Com relação a essa subestação e ao sistema elétrico industrial a que ela pertence, julgue os itens subseqüentes.

Os dois transformadores são trifásicos e estão conectados em paralelo.
