Questões sobre Subestações e Equipamentos Elétricos

Para se calcular a corrente de curto-circuito em qualquer ponto de uma subestação, necessita-se determinar o sistema reduzido da concessionária até a entrada da subestação. Sabendo-se que a potência de curto-circuito no ponto de entrega da concessionária (entrada da subestação) é de 125kVA, que a tensão no primário do transformador na configuração Δ−Y é de 13,8kV e sua potência de 1.000kVA, e adotando-se como bases os valores do transformador, verifica-se que a tensão e a reatância do sistema reduzido da concessionária, em p.u., respectivamente, são:

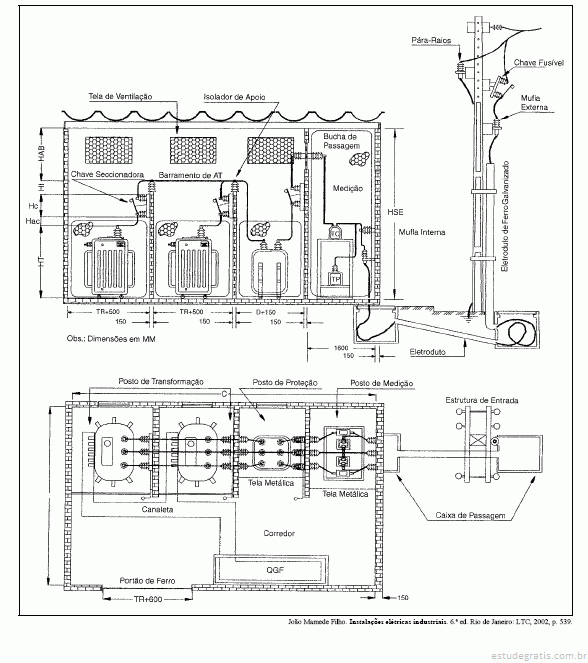

A figura acima mostra as vistas lateral e superior de uma subestação rebaixadora de consumidor industrial. Com relação a essa subestação e ao sistema elétrico industrial a que ela pertence, julgue os itens subseqüentes.

Uma vez que a alimentação da concessionária é equilibrada, o "Posto de Medição" utiliza apenas um TP. Todavia, como a carga nem sempre é equilibrada, o "Posto de Medição" utiliza três TCs.

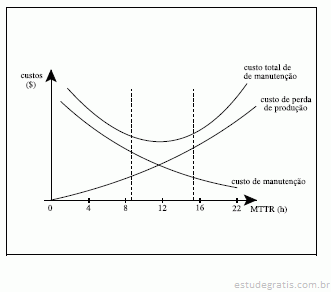

As curvas na figura acima indicam custos relacionados à manutenção de determinado equipamento pertencente a uma unidade de produção em função do tempo médio de reparo (MTTR), que reflete o nível de manutenção executado. Com base nessas informações, julgue os itens que se seguem.

Existe um compromisso entre custo total de manutenção e nível de manutenção, de modo que ocorre um ponto de valor ótimo na curva que relaciona o custo total da manutenção com o MTTR.

Um sistema de manutenção planejada (SMP) visa a máxima disponibilidade, confiabilidade e desempenho dos equipamentos e sistemas por ele abrangidos, por meio do emprego adequado dos recursos disponíveis para a manutenção de equipamentos. A respeito de um SMP típico, julgue os itens seguintes.

Um SMP deve apresentar condições para a imediata execução de serviço de manutenção corretiva, caso, durante rotina de manutenção preventiva, seja detectada avaria em um equipamento que possa provocar problema de operação.

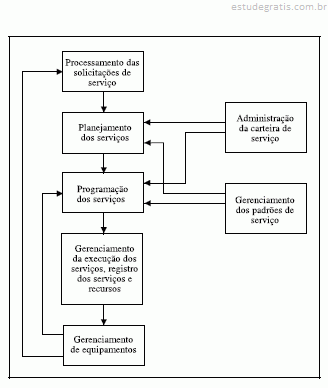

A respeito do diagrama de fluxo de dados mostrado acima, que caracteriza estruturas aplicadas à manutenção de determinado sistema, julgue o item a seguir.

O diagrama de fluxo apresenta as etapas básicas para o levantamento de dados com a finalidade de determinação das taxas de falha dos equipamentos do sistema.
