Questões sobre Subestações e Equipamentos Elétricos

Um sistema de cabeamento estruturado é dividido, basicamente, em dois subsistemas: o Cabeamento Horizontal e o Cabeamento Vertical (Backbone). NÃO é espaço conectado por esses subsistemas:

Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F), tendo como base os termos utilizados em sistemas de alta tensão em subestação e também descritos na NBR correspondente.

( ) Sistema com neutro ressonante é um sistema com um ou mais pontos neutros ligados à terra por reatâncias que compensam aproximadamente a componente capacitiva da corrente de falta fase terra.

( ) Força eletromotriz do ponto de joelho nominal é o limite inferior da força eletromotriz do ponto de joelho para um transformador de corrente de proteção classe PX ou PXR.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Inversores de frequência estão cada vez mais comuns em aplicações de motores de corrente alternada e contribuem para a economia de energia na operação de aparelhos com esse tipo de motor, como aparelhos de ar-condicionado. Entre as partes que compõem o inversor de frequência, aquela que realiza, mediante uma ponte de diodos em onda completa, a retificação da tensão AC que alimenta o inversor é denominada de

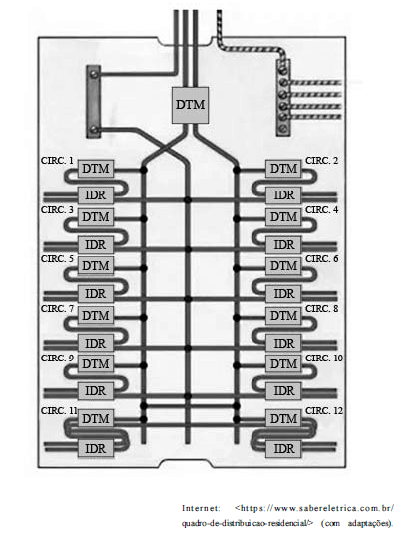

Considerando que a figura precedente representa um quadro elétrico, em que DTM significa disjuntor termomagnético e IDR, interruptor diferencial-residual, julgue os itens a seguir.

I O DTM na entrada do circuito é uma representação simplificada de um disjuntor tripolar.

II O DTM da entrada, devido à posição em que foi instalado, pode ser utilizado como dispositivo de proteção contra surtos para o quadro.

III O IDR do circuito 11 compara as correntes que circulam entre duas fases

IV Os IDRs do quadro podem ser substituídos por um único IDR tripolar, posto na entrada, após o DTM.

Estão certos apenas os itens

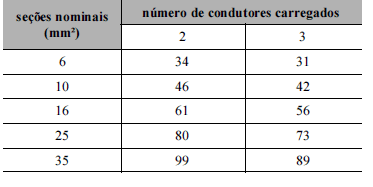

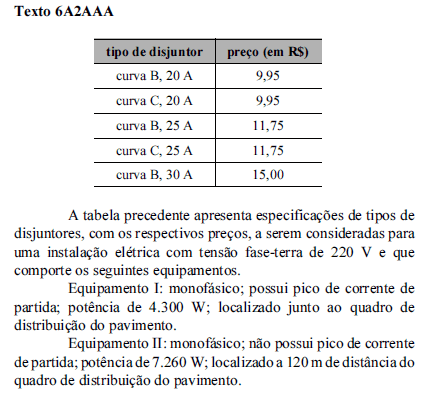

A tabela precedente apresenta informações acerca da capacidade de corrente em condutores de cobre de cabos disponíveis para compra no mercado. Com base na descrição do equipamento II apresentada no texto 6A2AAA e considerando que a constante de resistividade do cobre seja 60 e que o máximo de queda admissível seja 3%, assinale a opção que indica a seção mínima de condutores a ser utilizada.
