Questões sobre Subestações e Equipamentos Elétricos

Considerando a figura, que apresenta um conversor cujos componentes são ideais, assinale a opção correta.

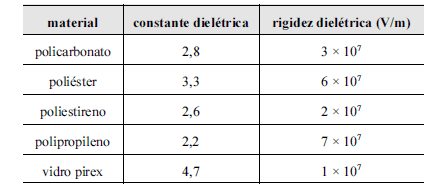

Nessa tabela, estão apresentados os valores da constante dielétrica e da rigidez dielétrica de diferentes materiais. Considerando que um campo elétrico de 16 × 107 V/m cause a ruptura dielétrica do material dielétrico existente entre as placas de um capacitor de placas paralelas, sendo o ar o meio dielétrico, assinale a opção que apresenta corretamente o material que, se colocado entre as placas do capacitor, não apresentará risco de sofrer ruptura dielétrica.

No barramento de um sistema elétrico trifásico, as impedâncias equivalentes de sequência zero, sequência positiva e sequência negativa são, respectivamente, iguais a j0,1 pu, j0,2 pu e j0,2 pu. Nesse ponto da rede, os valores pu são calculados nas bases de potência 100 MVA e de tensão 10 kV. As resistências de falta são desprezíveis, e a tensão de Thévenin nessa barra é igual à tensão nominal.

Considerando-se essas informações e a ocorrência de uma falta monofásica no barramento do sistema, assinale a opção que apresenta corretamente, em kA, a corrente de curto-circuito fase-terra.

A) 30

B) 10

C) 10

D) 20

E) 20

Duas cargas trifásicas equilibradas são ligadas em paralelo a uma rede elétrica. Uma das cargas demanda 4 kW com fator de potência indutivo igual a 0,8 e a outra demanda 6 kW com fator de potência capacitivo igual a 0,6. A respeito dessas informações, assinale a opção correta.

Quando opera com uma tensão de 100 V em seus terminais, um gerador CC em derivação supre uma carga que demanda potência de 5 kW. Considerando-se que a queda de tensão nas escovas do gerador seja desprezível e que resistências no circuito de campo e de armadura sejam, respectivamente, iguais a 50 Ω e 0,1 Ω, a tensão induzida na armadura do gerador é
