Questões sobre Subestações e Equipamentos Elétricos

Quanto à localização dos capacitores para injeção de reativos para corrigir o fator de potência de uma instalação elétrica, analise as seguintes assertivas:

I. A instalação no quadro principal requer a instalação de dispositivo de manobra que permita ligar e desligar os capacitores conforme a demanda da instalação.

II. A instalação no quadro principal é indicada para instalações mais simples em que não existem conjuntos de cargas muito diferentes entre si. Esse modelo proporciona liberação da carga no transformador, porém não reduz perdas nos diversos circuitos.

III. Na compensação individual junto a motores de indução, deve-se atentar para que a potência do capacitor na tensão nominal não seja superior à 90% (noventa por cento) da potência absorvida pelo motor em vazio.

Quais estão corretas?

Se em uma instalação a frequência de ressonância, formada pelo conjunto de impedâncias da rede e dos capacitores, ficar próxima da frequência de uma das correntes típicas do espectro harmônico da carga, o sistema entrará em ressonância e as correntes harmônicas poderão causar danos irreversíveis aos componentes da instalação. Na ocorrência desse evento, a situação mais favorável será:

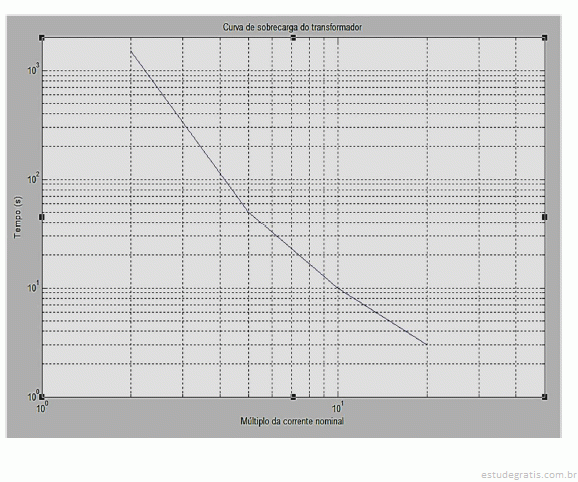

Em uma subestação de distribuição de 138/15 kV, a corrente de curto-circuito trifásico no barramento de 15 kV é 9.600 A. A potência nominal do transformador é 25 MVA.

 O tempo máximo (s) estimado que esse transformador pode suportar essa corrente de curto-circuito, sem ocorrer nenhum dano, é:

Julgue os itens que se seguem, a respeito do conversor analógico-digital (A/D), considerando a complexidade dos circuitos e a influência da variação de temperatura. Os resistores de peso binário são utilizados na construção de conversores A/D com baixa dependência à temperatura e com alta resolução.

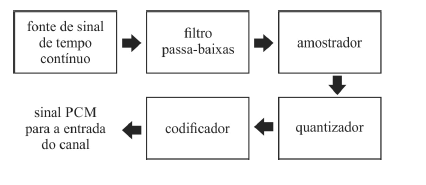

Considerando o diagrama de blocos precedente, que representa o transmissor de um sistema PCM, julgue os itens a seguir.
