#Questão 635104 - Engenharia Elétrica, Microeletrônica, QUADRIX, 2017, SEE/DF, Professor Substituto

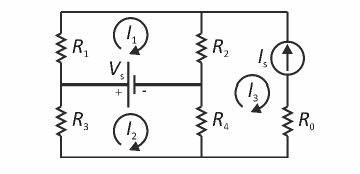

Durante uma aula de circuitos elétricos, o professor pediu para que a turma realizasse a análise do circuito elétrico apresentado a seguir, utilizando o método das correntes de malha. Para ajudar a turma, o professor indicou o sentido das correntes de malha a serem consideradas, as quais foram denominadas de I1, I2 e I3, conforme ilustrado.

Considerando que as fontes do circuito sejam ideais e seguindo as orientações do professor, julgue os itens que se seguem.

No circuito elétrico ilustrado, o valor da corrente de malha I3 é inversamente proporcional ao valor de R0.

#Questão 635105 - Engenharia Elétrica, Microeletrônica, QUADRIX, 2017, SEE/DF, Professor Substituto

Durante uma aula de circuitos elétricos, o professor pediu para que a turma realizasse a análise do circuito elétrico apresentado a seguir, utilizando o método das correntes de malha. Para ajudar a turma, o professor indicou o sentido das correntes de malha a serem consideradas, as quais foram denominadas de I1, I2 e I3, conforme ilustrado.

Considerando que as fontes do circuito sejam ideais e seguindo as orientações do professor, julgue os itens que se seguem.

Em uma situação na qual Vs > 0, I1 = 5 A e I2 = 10 A, a fonte de tensão Vs fornecerá potência para o circuito.

#Questão 635106 - Engenharia Elétrica, Microeletrônica, QUADRIX, 2017, SEE/DF, Professor Substituto

Durante uma aula de circuitos elétricos, o professor pediu para que a turma realizasse a análise do circuito elétrico apresentado a seguir, utilizando o método das correntes de malha. Para ajudar a turma, o professor indicou o sentido das correntes de malha a serem consideradas, as quais foram denominadas de I1, I2 e I3, conforme ilustrado.

Considerando que as fontes do circuito sejam ideais e seguindo as orientações do professor, julgue os itens que se seguem.

Substituindo-se R4 por um curto-circuito, obtém-se

#Questão 635107 - Engenharia Elétrica, Microeletrônica, QUADRIX, 2017, SEE/DF, Professor Substituto

Durante uma aula de circuitos elétricos, o professor pediu para que a turma realizasse a análise do circuito elétrico apresentado a seguir, utilizando o método das correntes de malha. Para ajudar a turma, o professor indicou o sentido das correntes de malha a serem consideradas, as quais foram denominadas de I1, I2 e I3, conforme ilustrado.

Considerando que as fontes do circuito sejam ideais e seguindo as orientações do professor, julgue os itens que se seguem.

A corrente de malha I1 não depende dos valores de R3 e R4.

#Questão 635108 - Engenharia Elétrica, Microeletrônica, QUADRIX, 2017, SEE/DF, Professor Substituto

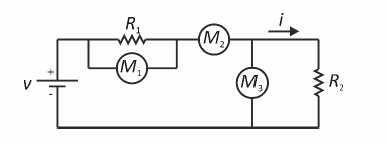

Em uma aula a respeito de grandezas elétricas e instrumentos de medição, montou-se o circuito apresentado na figura a seguir, no qual flui uma corrente i. O circuito é composto por uma fonte CC de tensão com valor v conectada a resistores com resistências R1 e R2, conforme ilustrado. Além disso, foram conectados instrumentos de medição que indicam as medições M1, M2 e M3. Nessa montagem, sabe-se que todos os medidores são ideais e que estão corretamente conectados para os seus devidos fins.

 Julgue os itens seguintes, considerando que a medição M3 seja dada em volts.

Substituindo-se R2 por um capacitor, em regime permanente do circuito CC apresentado, M3 indicará um valor de tensão igual ao valor da fonte v.
